HG/T21618-1998絲網除沫器標準是在原化工部標準HG5-1404-81、HG5-1405-81、HG5-1406-81的基礎上，結合絲網除沫器的實際使用經驗及引進裝置中的先進技術修訂而成。
如你設計、選用絲網除沫器可按此標準作為參考。除沫器絲網技術參數可參考按HT-2001除霧器絲網標準
、HG/T21618-1998絲網除沫器標準。
絲網除沫器是一種氣液分離裝置。氣體通過除沫器的絲網墊，可除去夾帶的霧沫。新修訂的標準和原標準比較有如下的改變： A、
將原三個標準全并為一個標準，便于選用。 B、 除沫器的通徑范圍及規格有所調整，公稱通徑規格適當加密。 C、
增加了除沫器所采用的絲網型式，并給出了絲網的基本參數。D、 增加了絲網及格柵的材料品種。E、
增加了關于絲網除沫器的工藝計算內容，便于選用。 |
|
本標準規定了絲網除沫器的結構、型式、規格、尺寸、技術要求、標記、選用及使用規定。
本標準適用于化工、石化、醫藥、輕工、環保等行業立式圓筒形設備使用的氣液分離裝置。用于分離氣體中夾帶的液滴直徑大于3～5μm的霧沫。
絲網除沫器的規格范圍為DN300～DN5200mm。 |
|
一、絲網除沫器的結構 |
|

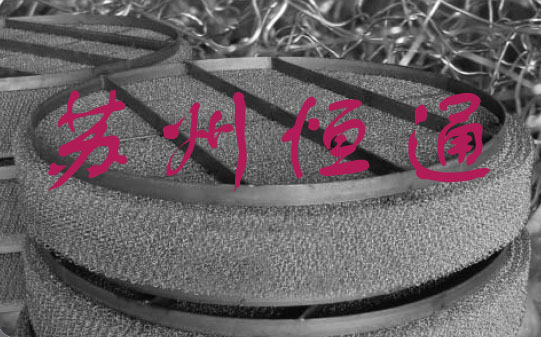

絲網除沫器是由氣液過濾網墊（由若干塊網塊拼合而成）和支承件兩部分構成。

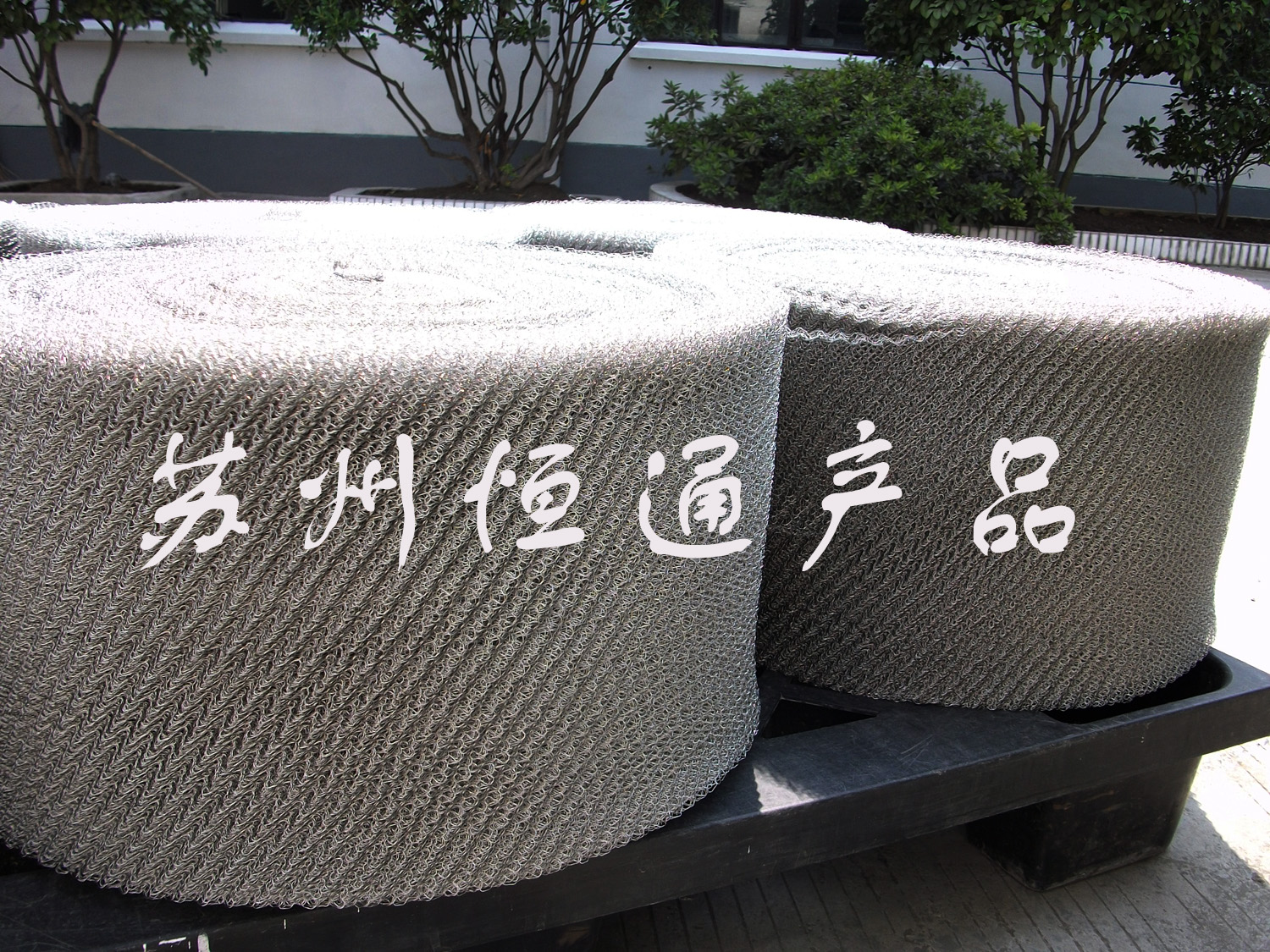

網塊是由若干層平鋪（圈繞）的波紋型氣液過濾網、格柵及定距桿等組合而成。 |
|
 |
|

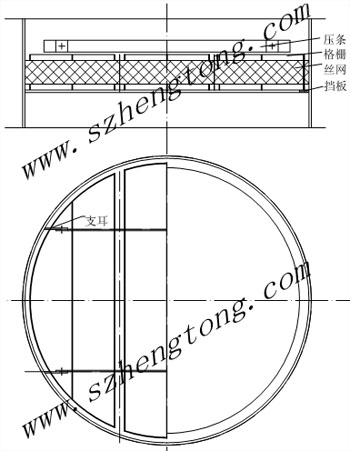

網塊構成示意圖 1——絲網；２——定距桿；３——格柵 |
|
|
 |
 |
 |
|
HG/T21618-1998絲網除沫器 |
抽屜式絲網除沫器 |
波浪型絲網除沫器 |
|
|
 |
|
|
|
例1：DN2000mm，H=150mm，
過濾網型式為SP型，材料為NS-80，格柵、支承件材料為316的上裝式絲網除沫器，
標記為：HG/T21618 絲網除沫器S2000-150 SP NS-80/316
例2：DN4000mm，H=100mm，
過濾網型式為DP型，材料為316L，格柵、支承件材料為304的下裝式絲網除沫器，
標記為：HG/T21618 絲網除沫器X4000-100 DP 316L/304。 |
|
二、絲網除沫器的型式 |
|
絲網除沫器的型式分為上裝式和下裝式兩種，見圖1-1、圖1-2所示。
上裝式絲網除沫器的通徑范圍為DN300～DN5200mm。
下裝式絲網除沫器的通徑范圍為DN700～DN4600mm。 |
| |
|

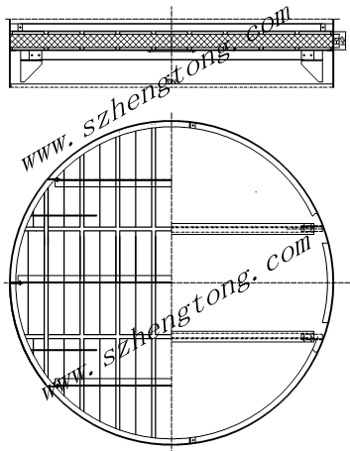

圖1-1 上裝式絲網除沫器圖 |
1-2 下裝式絲網除沫器 |
|
|
三、絲網除沫器的尺寸 |
|
1、DN300~600上裝式絲網除沫器 |
|
|
 |
|
|
|
ND300~600上裝式絲網除沫器 |
|
|
|
|
公稱直徑DN |
主要外形尺寸 |
重量(KG) |
|
H |
H1 |
D |
絲網 |
格柵/定桿 |
支承件 |
|
300 |
100 |
210 |
300 |
1.06 |
1.67 |
0.19 |
|
150 |
260 |
1.59 |
1.72 |
0.19 |
|
400 |
100 |
210 |
400 |
1.83 |
2.27 |
0.19 |
|
150 |
260 |
2.75 |
2.32 |
0.19 |
|
500 |
100 |
210 |
500 |
2.81 |
2.89 |
0.19 |
|
150 |
260 |
4.22 |
2.94 |
0.19 |
|
600 |
100 |
210 |
600 |
3.99 |
3.47 |
0.19 |
|
150 |
260 |
5.99 |
3.52 |
0.19 |
|
|
|
2、DN700~1600上裝式絲網除沫器 |
|
|
 |
|
|
ND700~1600上裝式絲網除沫器 |
|
|
公稱直徑DN |
主要外形尺寸 |
重量 |
|
H |
H1 |
D |
絲網 |
格柵及定距桿 |
支承件 |
|
700 |
100 |
218 |
620 |
5.77 |
8.60 |
8.63 |
|
150 |
268 |
8.67 |
8.78 |
8.63 |
|
800 |
100 |
218 |
720 |
8.86 |
8.46 |
9.88 |
|
150 |
268 |
13.30 |
8.63 |
9.88 |
|
900 |
100 |
218 |
820 |
11.15 |
11.32 |
11.0 |
|
150 |
268 |
16.73 |
11.49 |
11.0 |
|
1000 |
100 |
218 |
920 |
13.69 |
12.42 |
12.12 |
|
150 |
268 |
20.55 |
12.61 |
12.12 |
|
1100 |
100 |
218 |
1020 |
16.32 |
13.68 |
13.17 |
|
150 |
268 |
24.48 |
14.05 |
13.17 |
|
1200 |
100 |
218 |
1120 |
19.36 |
15.74 |
14.49 |
|
150 |
268 |
29.46 |
15.93 |
14.49 |
|
1300 |
100 |
228 |
1220 |
22.97 |
22.84 |
19.02 |
|
150 |
278 |
34.47 |
23.15 |
19.02 |
|
1400 |
100 |
228 |
1320 |
26.59 |
24.36 |
20.69 |
|
150 |
278 |
39.90 |
24.58 |
20.69 |
|
1500 |
100 |
228 |
1420 |
30.47 |
26.67 |
22.43 |
|
150 |
278 |
45.72 |
26.99 |
22.43 |
|
1600 |
100 |
228 |
1520 |
33.76 |
31.07 |
23.50 |
|
150 |
278 |
50.64 |
31.43 |
23.50 |
|
|
8、DN3400~4800下裝式絲網除沫器 |
|
 |
|
ND1400~4800下裝式絲網除沫器 |
| |
|
公稱直徑DN |
主要外形尺寸 |
重量 |
|
H |
H1 |
H2 |
D |
絲網 |
格柵及定距桿 |
支承件 |
|
3400 |
100 |
350 |
600 |
3280 |
156 |
126 |
369 |
|
150 |
400 |
650 |
234 |
127 |
369 |
|
3600 |
100 |
350 |
600 |
3480 |
175 |
139 |
372 |
|
150 |
400 |
650 |
262 |
141 |
372 |
|
3800 |
100 |
350 |
600 |
3680 |
194 |
159 |
389 |
|
150 |
400 |
650 |
292 |
162 |
389 |
|
4000 |
100 |
350 |
600 |
3880 |
216 |
176 |
428 |
|
150 |
400 |
650 |
323 |
177 |
428 |
|
4200 |
100 |
350 |
600 |
4080 |
239 |
189 |
434 |
|
150 |
400 |
650 |
359 |
192 |
434 |
|
4400 |
100 |
350 |
600 |
4280 |
259 |
202 |
443 |
|
150 |
400 |
650 |
391 |
204 |
443 |
|
4600 |
100 |
350 |
600 |
4480 |
285 |
224 |
473 |
|
150 |
400 |
650 |
427 |
227 |
473 |
|
