聚結器應用于:
氣~液分離,能將氣相中的微量液滴(水滴、油滴等)及固體顆粒去除。
液~液分離,能將液相中的另一微量分散相去除(如油中去水、水中去油及兩相均為非水相混合物的分離)在工業裝置中,應用于對各類介質的分離凈化,能有效地保護下游關鍵設備裝置常用液~液分離聚結器。聚結器最主要的設備是濾芯,也是聚結器產生分離作用的關鍵部件。
|
|
油中分離水聚結器

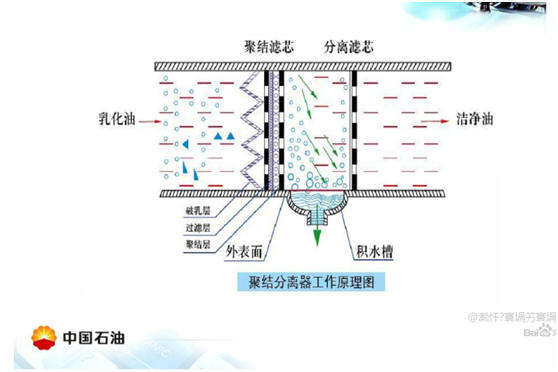

聚結器內部裝有兩種功能不同的濾芯一聚結濾芯和分離濾芯。欲脫水的介質由過濾分離器進口進入殼體,當液體通過含有特殊聚結介質的濾芯時,液體從聚結濾芯內部流向外部經過過濾、破乳、聚結、沉降四個過程,將乳化的液體破乳,再將破乳后的小水珠聚結成大水珠,沉降到殼體底部。部分未來得及沉降的小水珠隨液體流向分離濾芯,分離濾芯由特殊材料制成,具有良好的憎水性能,小水珠被完全有效地攔截在濾芯外面,再次聚結成大水珠沉降,從而確保有效地脫除水分。沉降到殼體底部的水分有液位計顯示出來,可定期不定期地將水分及污物通過排水閥排出。油液由濾芯外向內流動,分離掉水分的介質由分離濾芯托盤匯集后,從分離器出口流出水和油通過不同的排液口排出。
水中分油聚結器
聚結式水中分油濾芯工作原理：混合物被破乳打胞一油分被攔截撞擊一親合一凝聚—吸附一上浮。濾芯結構:濾芯型式為內進外出,由親和層、凝聚層、吸附層構成親和:濾芯將內表面油滴親合在一起,在比重作用下大油滴直接上浮分離。
凝聚:懸浮的油液小顆粒,在親油濾材作用下聚結成大油珠。
吸附:大油珠不斷地被設計在濾芯外層的吸附層捕集,以防止二次帶走。
上浮:在液體同性互親作用下,比重加大的油液迅速上浮,實現液液分離。 |
