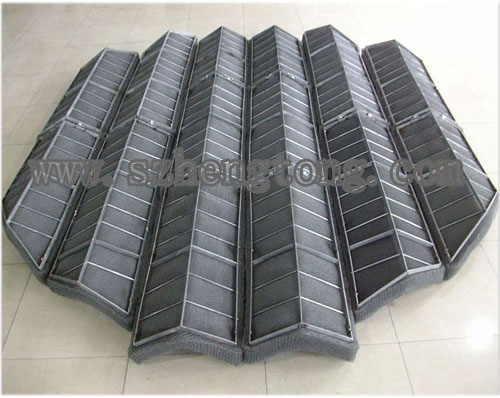

絲網除沫器按安裝方式分：標準型絲網除沫器、抽屜式絲網除沫器、波浪式絲網除沫器。絲網除沫器是它的統稱。絲網除沫器
，又名絲網除霧器、絲網捕沫器、除沫器。主要用于分離直徑大于3μm～5μm的液滴。當帶有霧沫的氣體以一定的速度上升，通過格柵中間的過濾絲網時，由于霧沫上升的慣性作用，使得霧沫與細絲碰撞而粘附在細絲的表面上。細絲表面上的霧沫進一步擴散及霧沫本身的重力沉降，使霧沫形成較大的液滴沿著細絲流至它的交織處。由于細絲的可濕性、液體的表面張力及細絲的毛細管作用，使得液滴越來越大，直至其自身的重力超過氣體上升的浮力和液體表面張力的合力時，就被分離而下落。只要操作氣速等條件選擇得當，氣體通過絲網除沫器后，其除沫效率可達到99%以上，可以達到完全去除霧沫的目的。
絲網除沫器用常材料：
一、不銹鋼：304、304L、321、316Ti、316L
、RS-2、NS-80、317L、904L、310S 。
二、鈦及鈦合金：TA2、TA10。
三、鎳及鎳合金：純鎳N6、Ni200、Ni201；哈氏合金（Hastelloy）C-276、
四、B-2；英科乃爾（Inconel）601、625；因科鎳鉻（Incoloy）825；Alloy800、800H
；蒙乃爾（Monel）400。
五、超級雙相鋼：2507(S32750) 2507（UNS S32750）。

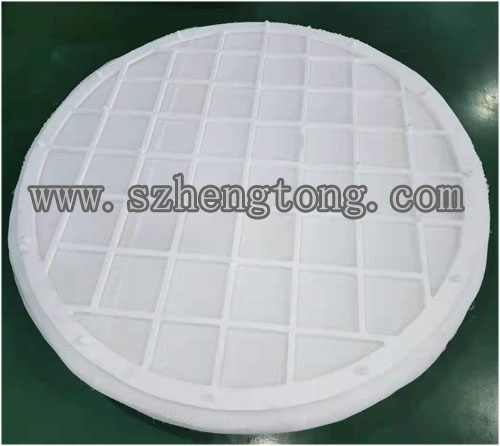

六、工程塑料：聚丙烯（PP
）、聚乙烯（PE）、聚氯乙烯（PVC）、聚四氟乙烯PTFE（F4）、聚全氟乙丙烯FEP（F46）、聚偏氟乙烯PVDF（F2）。
七、玻璃纖維、棉、化學纖維 。八、鐵絲、銅絲等。 |
|
 |
 |
 |
|

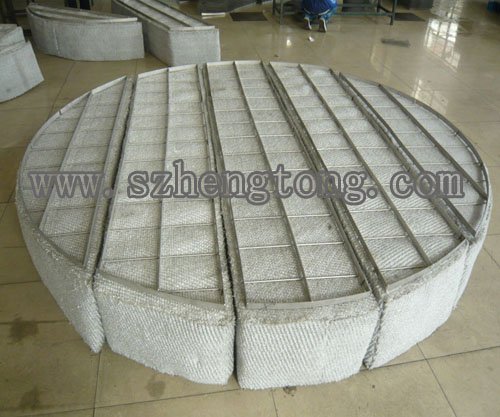

HG/T21618-1998絲網除沫器 |

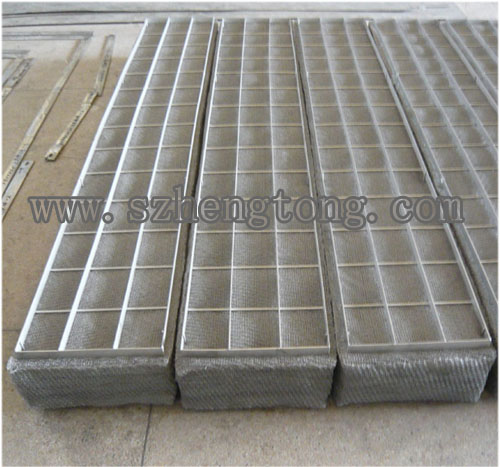

抽屜式絲網除沫器 |

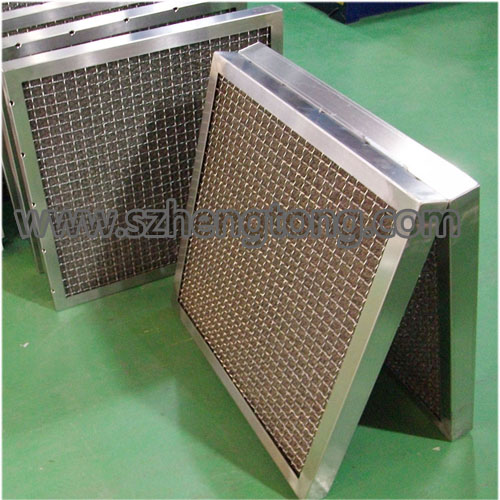

波浪型絲網除沫器 |
 |
 |
 |
|
四氟絲網除沫器 |

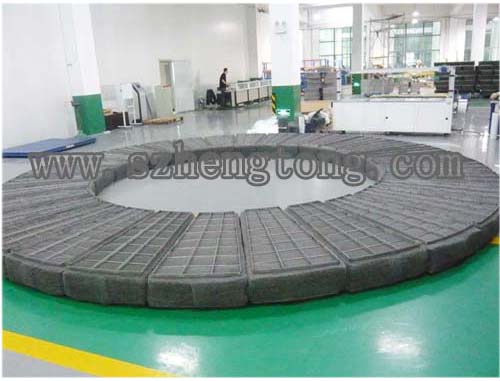

組合絲網除沫器 |

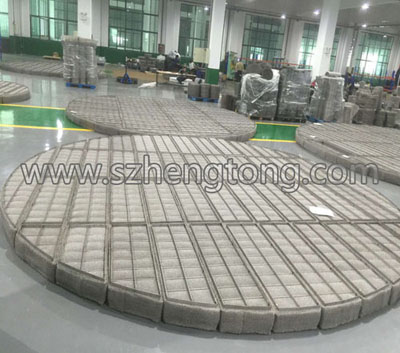

分塊絲網除沫器 |
 |
 |
 |
|
纖維絲網除沫器 |

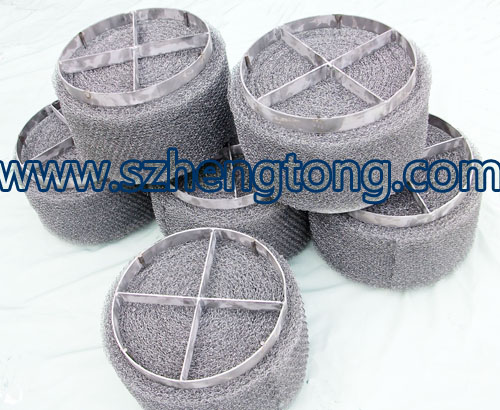

絲網除沫器（定制） |

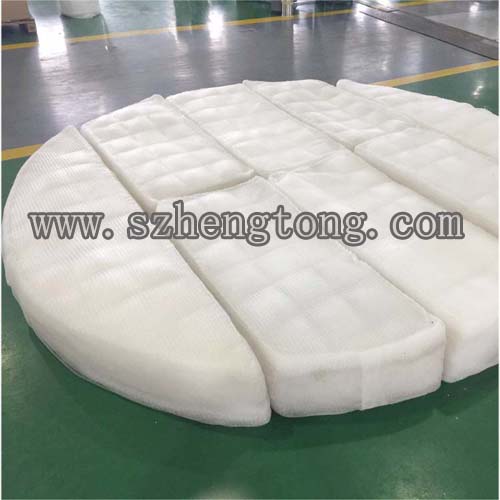

聚丙烯絲網除沫器（列格柵） |
|
|
HG/T21618-1998絲網除沫器標準介紹
《HG/T21618-1998絲網除沫器》標準是在原化工部標準HG5-1404-81、HG5-1405-81、HG5-1406-81的基礎上，結合絲網除沫器的實際使用經驗及引進裝置中的先進技術修訂而成。一般絲網除沫器的結構設計可按此標準作為參考以據；絲網除沫器用過濾網的技術參數可參考：《HT-2001絲網除沫器標準》、《HG/T21618-1998絲網除沫器標準》、《HG/T21586-1998抽屜式絲網除沫器標準》新修訂的《HG/T21618-1998絲網除沫器》標準和原標準比較有如下的改變：
A、 將原三個標準全并為一個標準，便于選用。
B、
除沫器的通徑范圍及規格有所調整，公稱通徑規格適當加密。
C、
增加了除沫器所采用的絲網型式，并給出了絲網的基本參數。
D、
增加了絲網及格柵的材料品種。
E、
增加了關于絲網除沫器的工藝計算內容，便于選用。
本標準規定了絲網除沫器的結構、型式、規格、尺寸、技術要求、標記、選用及使用規定。 本標準適用于化工、石化、醫藥、輕工、環保等行業立式圓筒形設備使用的氣液分離裝置。用于分離氣體中夾帶的液滴直徑大于3～5μm的霧沫。絲網除沫器的規格范圍為：DN300～DN5200mm（非標產品不受規格范圍受限止）。
一、絲網除沫器的結構
絲網除沫器是由氣液過濾網墊（由若干塊網塊拼合而成）和支承件兩部分構成。
網塊是由若干層平鋪（圈繞）的波紋型氣液過濾網、格柵及定距桿等組合而成。

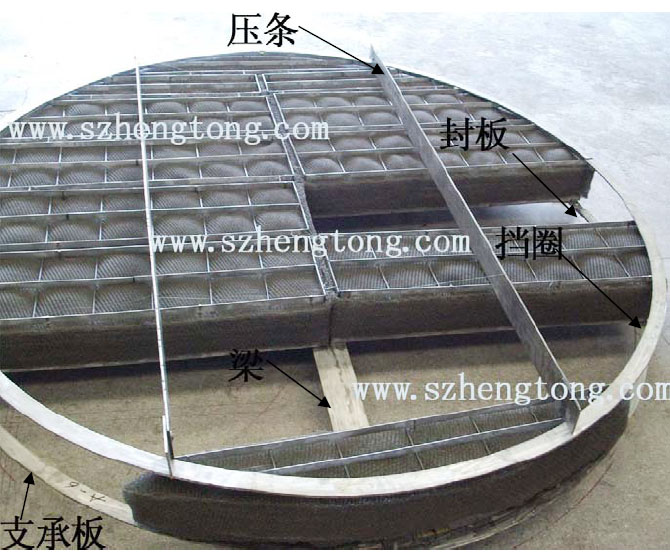

絲網除沫器的支承件一般有:大梁、壓條、壓板、支耳、支承板、支承環、封板、擋圈等組成。支承件有容器設備制造廠制作。
必要時，也可有絲網除沫器制作廠提供，但必須在訂貨時說明。絲網除沫器也可按用戶需求制成：可拆卸式（鏍柱定距桿）、
波浪式、抽屜式等
各種型式。濾網型式可《HT-2001絲網除沫器標準》或用戶要求制作。 |
|
 |
|

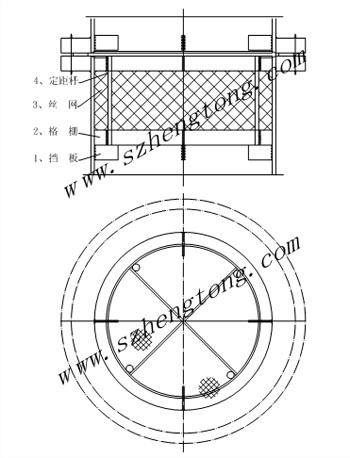

網塊構成示意圖
1——絲網；２——定距桿；３——格柵 |
|
 |
|

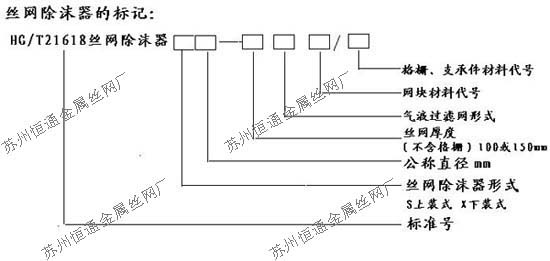

例1：DN2000mm，H=150mm，過濾網型式為SP型，材料為NS-80，格柵、支承件材料為316的上裝式絲網除沫器，
標記為：HG/T21618 絲網除沫器S2000-150 SP NS-80/316。
例2：DN4000mm，H=100mm， 過濾網型式為DP型，材料為316L，格柵、支承件材料為304的下裝式絲網除沫器，
標記為：HG/T21618 絲網除沫器X4000-100 DP 316L/304。 |
|
二、絲網除沫器的型式 |
|
絲網除沫器的型式分為上裝式和下裝式兩種，見圖1-1、圖1-2所示。
上裝式絲網除沫器的通徑范圍為DN300～DN5200mm。
下裝式絲網除沫器的通徑范圍為DN700～DN4600mm。 |
|

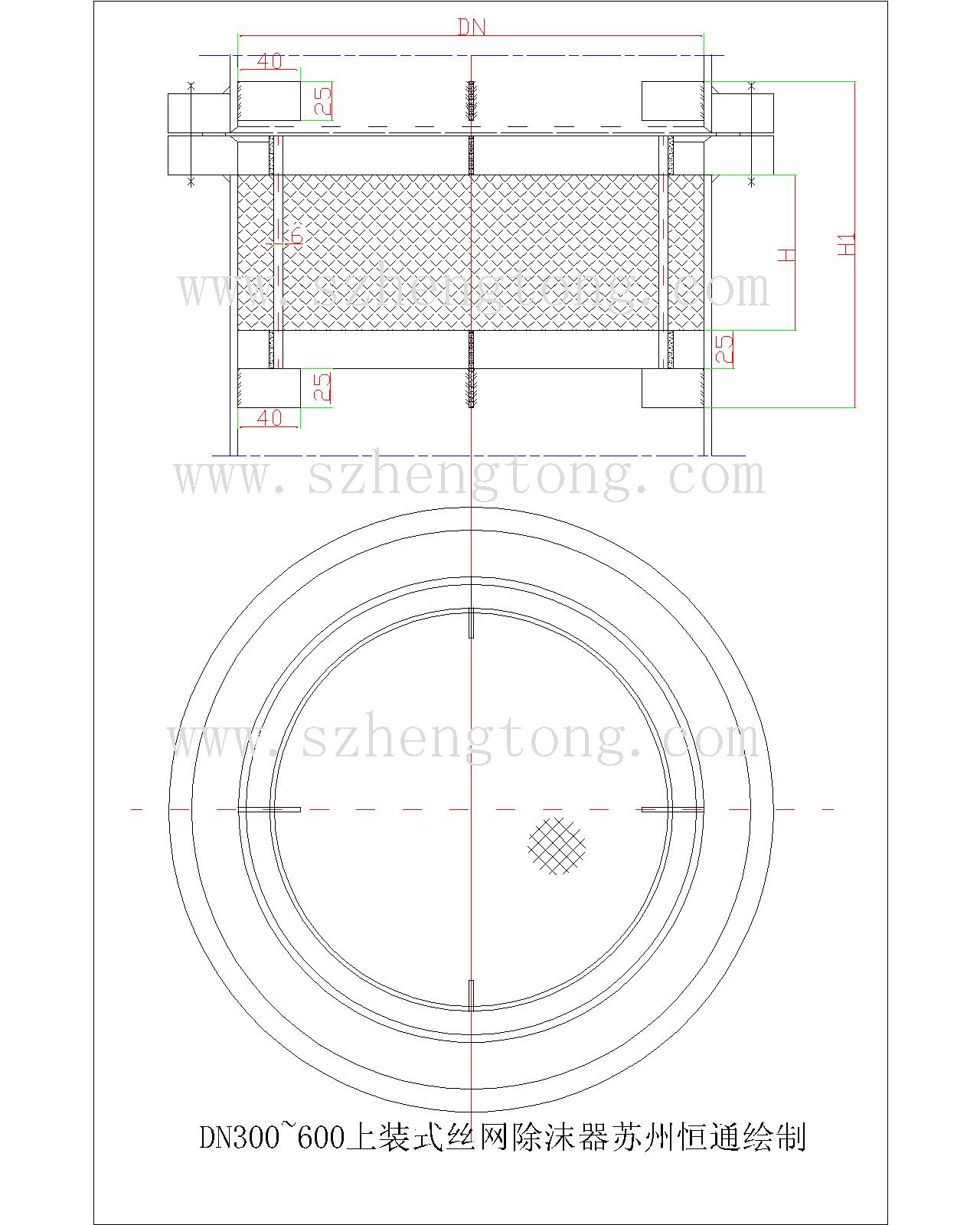

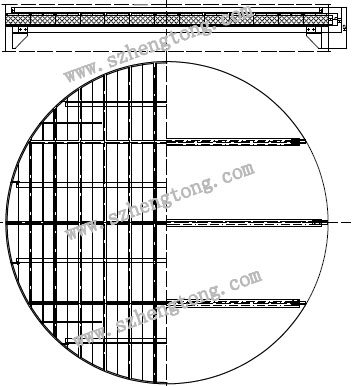

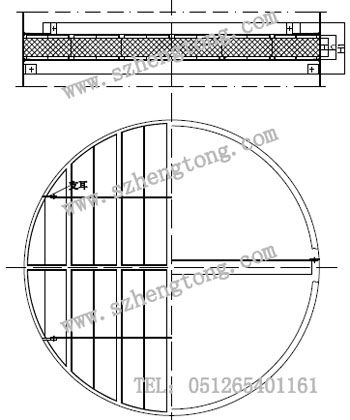

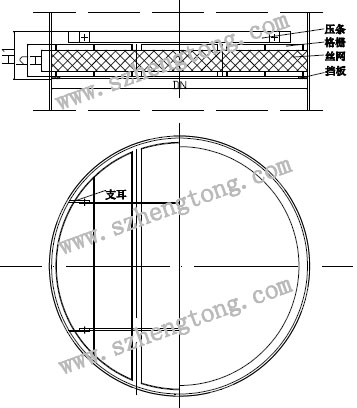

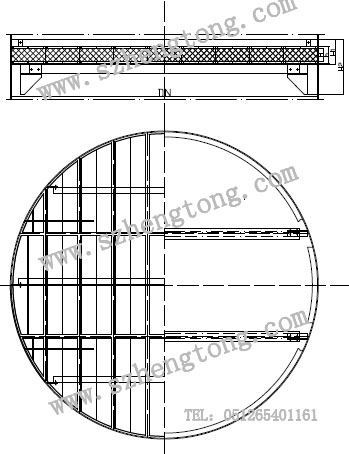

圖1-1 上裝式絲網除沫器圖 |

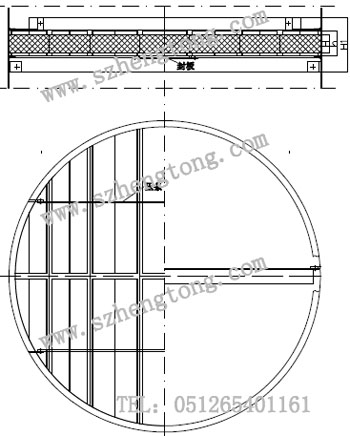

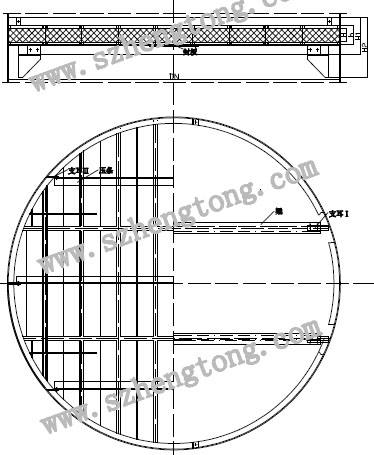

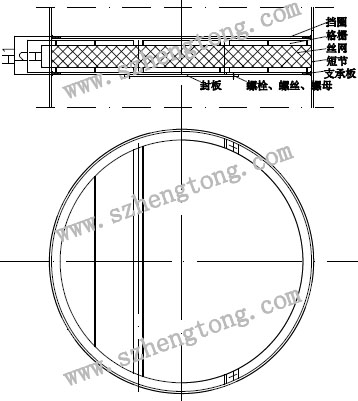

1-2 下裝式絲網除沫器 |
|
|
三、絲網除沫器的尺寸
|
|
1、DN300~600上裝式絲網除沫器 |
|
|
|
DN300~600上裝式絲網除沫器 |
|
公稱直徑DN |
主要外形尺寸 |
重量(KG) |
|
H |
H1 |
D |
絲網 |
格柵/定桿 |
支承件 |
|
300 |
100 |
210 |
300 |
1.06 |
1.67 |
0.19 |
|
150 |
260 |
1.59 |
1.72 |
0.19 |
|
400 |
100 |
210 |
400 |
1.83 |
2.27 |
0.19 |
|
150 |
260 |
2.75 |
2.32 |
0.19 |
|
500 |
100 |
210 |
500 |
2.81 |
2.89 |
0.19 |
|
150 |
260 |
4.22 |
2.94 |
0.19 |
|
600 |
100 |
210 |
600 |
3.99 |
3.47 |
0.19 |
|
150 |
260 |
5.99 |
3.52 |
0.19 |
|
|
2、DN700~1600上裝式絲網除沫器 |
|
|
|
ND700~1600上裝式絲網除沫器 |
|
公稱直徑DN |
主要外形尺寸 |
重量 |
|
H |
H1 |
D |
絲網 |
格柵及定距桿 |
支承件 |
|
700 |
100 |
218 |
620 |
5.77 |
8.60 |
8.63 |
|
150 |
268 |
8.67 |
8.78 |
8.63 |
|
800 |
100 |
218 |
720 |
8.86 |
8.46 |
9.88 |
|
150 |
268 |
13.30 |
8.63 |
9.88 |
|
900 |
100 |
218 |
820 |
11.15 |
11.32 |
11.0 |
|
150 |
268 |
16.73 |
11.49 |
11.0 |
|
1000 |
100 |
218 |
920 |
13.69 |
12.42 |
12.12 |
|
150 |
268 |
20.55 |
12.61 |
12.12 |
|
1100 |
100 |
218 |
1020 |
16.32 |
13.68 |
13.17 |
|
150 |
268 |
24.48 |
14.05 |
13.17 |
|
1200 |
100 |
218 |
1120 |
19.36 |
15.74 |
14.49 |
|
150 |
268 |
29.46 |
15.93 |
14.49 |
|
1300 |
100 |
228 |
1220 |
22.97 |
22.84 |
19.02 |
|
150 |
278 |
34.47 |
23.15 |
19.02 |
|
1400 |
100 |
228 |
1320 |
26.59 |
24.36 |
20.69 |
|
150 |
278 |
39.90 |
24.58 |
20.69 |
|
1500 |
100 |
228 |
1420 |
30.47 |
26.67 |
22.43 |
|
150 |
278 |
45.72 |
26.99 |
22.43 |
|
1600 |
100 |
228 |
1520 |
33.76 |
31.07 |
23.50 |
|
150 |
278 |
50.64 |
31.43 |
23.50 |
|
|
3、DN1700~3200上裝式絲網除沫器 |
|
|
|
ND1700~3200上裝式絲網除沫器 |
|
公稱直徑DN |
主要外形尺寸 |
重量 |
|
H |
H1 |
D |
絲網 |
格柵及定距桿 |
支承件 |
|
1700
|
100 |
360 |
1600
|
39 |
35 |
67 |
|
150 |
410 |
53 |
36 |
67 |
|
1800
|
100 |
360 |
1700
|
44 |
36 |
71 |
|
150 |
410 |
66 |
37 |
71 |
|
1900
|
100 |
360 |
1800
|
49 |
40 |
75 |
|
150 |
410 |
73 |
41 |
75 |
|
2000
|
100 |
360 |
1900
|
54 |
43 |
79 |
|
150 |
410 |
81 |
44 |
79 |
|
2200
|
100 |
360 |
2100
|
65 |
56 |
87 |
|
150 |
410 |
98 |
57 |
87 |
|
2400
|
100 |
360 |
2300
|
78 |
67 |
95 |
|
150 |
410 |
118 |
68 |
95 |
|
2600
|
100 |
360 |
2500
|
91 |
73 |
103 |
|
150 |
410 |
136 |
74 |
103 |
|
2800
|
100 |
385 |
2700
|
106 |
85 |
139 |
|
150 |
435 |
158 |
86 |
139 |
|
3000
|
100 |
385 |
2900
|
121 |
99 |
149 |
|
150 |
435 |
182 |
100 |
149 |
|
3200
|
100 |
385 |
3100
|
138 |
111 |
159 |
|
150 |
435 |
207 |
112 |
159 |
|
|
4、DN3400~4800上裝式絲網除沫器 |
|
|
|
ND3400~4800上裝式絲網除沫器 |
|
公稱直徑DN |
主要外形尺寸 |
重量 |
|
H |
H1 |
H2 |
D |
絲網 |
格柵及定距桿 |
支承件 |
|
3400 |
100 |
350 |
600 |
3280 |
156 |
126 |
312 |
|
150 |
400 |
650 |
234 |
127 |
312 |
|
3600 |
100 |
350 |
600 |
3480 |
175 |
139 |
315 |
|
150 |
400 |
650 |
262 |
141 |
315 |
|
3800 |
100 |
350 |
600 |
3680 |
194 |
159 |
329 |
|
150 |
400 |
650 |
292 |
162 |
329 |
|
4000 |
100 |
350 |
600 |
3880 |
216 |
176 |
345 |
|
150 |
400 |
650 |
323 |
177 |
345 |
|
4200 |
100 |
350 |
600 |
4080 |
239 |
189 |
359 |
|
150 |
400 |
650 |
359 |
192 |
359 |
|
4400 |
100 |
350 |
600 |
4280 |
259 |
202 |
374 |
|
150 |
400 |
650 |
391 |
204 |
374 |
|
4600 |
100 |
350 |
600 |
4480 |
285 |
224 |
401 |
|
150 |
400 |
650 |
427 |
227 |
401 |
|
4800 |
100 |
350 |
600 |
4680 |
310 |
243 |
414 |
|
150 |
400 |
650 |
465 |
245 |
414 |
|
|
5、DN5000~5200上裝式絲網除沫器 |
|
|
|
ND5000~5200上裝式絲網除沫器 |
|
公稱直徑DN |
主要外形尺寸 |
重量 |
|
H |
H1 |
H2 |
D |
絲網 |
格柵及定距桿 |
支承件 |
|
5000 |
100 |
350 |
600 |
4880 |
337 |
266 |
550 |
|
150 |
400 |
650 |
505 |
269 |
550 |
|
5200 |
100 |
350 |
600 |
5080 |
364 |
283 |
569 |
|
150 |
400 |
650 |
546 |
286 |
569 |
|
|
6 、DN700~1600下裝式絲網除沫器 |
|
 |
|
ND700~1600下裝式絲網除沫器 |
|
|
公稱直徑DN |
主要外形尺寸 |
重量 |
|
H |
H1 |
H2 |
D |
絲網 |
格柵及定距桿 |
支承件 |
|
700 |
100 |
350 |
600 |
620 |
5.77 |
8.6 |
12.47 |
|
150 |
400 |
650 |
8.67 |
8.78 |
12.47 |
|
800 |
100 |
350 |
600 |
720 |
8.86 |
8.46 |
14.54 |
|
150 |
400 |
650 |
13.30 |
8.63 |
14.54 |
|
900 |
100 |
350 |
600 |
820 |
11.15 |
11.32 |
16.11 |
|
150 |
400 |
650 |
16.73 |
11.49 |
16.11 |
|
1000 |
100 |
350 |
600 |
920 |
13.69 |
12.42 |
17.78 |
|
150 |
400 |
650 |
20.55 |
12.61 |
17.78 |
|
1100 |
100 |
350 |
600 |
1020 |
16.32 |
13.86 |
19.27 |
|
150 |
400 |
650 |
24.48 |
14.05 |
19.27 |
|
1200 |
100 |
350 |
600 |
1120 |
19.36 |
15.74 |
20.85 |
|
150 |
400 |
650 |
29.46 |
15.93 |
20.85 |
|
1300 |
100 |
350 |
600 |
1220 |
22.97 |
22.84 |
22.60 |
|
150 |
400 |
650 |
34.47 |
23.15 |
22.60 |
|
1400 |
100 |
350 |
600 |
1320 |
26.57 |
24.36 |
24.19 |
|
150 |
400 |
650 |
39.9 |
24.58 |
24.19 |
|
1500 |
100 |
350 |
600 |
1420 |
30.47 |
26.67 |
25.76 |
|
150 |
400 |
650 |
45.72 |
26.99 |
25.76 |
|
1600 |
100 |
350 |
600 |
1520 |
33.76 |
31.07 |
26.98 |
|
150 |
400 |
650 |
50.64 |
31.43 |
26.98 |
|
|
7、ND1700~3200下裝式絲網除沫器 |
|
 |
|
ND1700~3200下裝式絲網除沫器 |
|
|
公稱直徑DN |
主要外形尺寸 |
重量 |
|
H |
H1 |
D |
絲網 |
格柵及定距桿 |
支承件 |
|
1700 |
100 |
370 |
1600 |
39 |
35 |
91 |
|
150 |
420 |
53 |
36 |
91 |
|
1800 |
100 |
370 |
1700 |
44 |
36 |
97 |
|
150 |
420 |
66 |
37 |
97 |
|
1900 |
100 |
370 |
1800 |
49 |
40 |
101 |
|
150 |
420 |
73 |
41 |
101 |
|
2000 |
100 |
370 |
1900 |
54 |
43 |
107 |
|
150 |
420 |
81 |
44 |
107 |
|
2200 |
100 |
370 |
2100 |
65 |
56 |
118 |
|
150 |
420 |
98 |
57 |
118 |
|
2400 |
100 |
370 |
2300 |
78 |
67 |
128 |
|
150 |
420 |
118 |
68 |
128 |
|
2600 |
100 |
370 |
2500 |
91 |
73 |
138 |
|
150 |
420 |
136 |
74 |
138 |
|
2800 |
100 |
395 |
2700 |
106 |
85 |
177 |
|
150 |
445 |
158 |
86 |
177 |
|
3000 |
100 |
395 |
2900 |
121 |
99 |
189 |
|
150 |
445 |
182 |
100 |
189 |
|
3200 |
100 |
395 |
3100 |
138 |
111 |
201 |
|
150 |
445 |
207 |
112 |
201 |
|
|
8、DN3400~4800下裝式絲網除沫器 |
|
 |
|
ND3400~4800下裝式絲網除沫器 |
|
|
公稱直徑DN |
主要外形尺寸 |
重量 |
|
H |
H1 |
H2 |
D |
絲網 |
格柵及定距桿 |
支承件 |
|
3400 |
100 |
350 |
600 |
3280 |
156 |
126 |
369 |
|
150 |
400 |
650 |
234 |
127 |
369 |
|
3600 |
100 |
350 |
600 |
3480 |
175 |
139 |
372 |
|
150 |
400 |
650 |
262 |
141 |
372 |
|
3800 |
100 |
350 |
600 |
3680 |
194 |
159 |
389 |
|
150 |
400 |
650 |
292 |
162 |
389 |
|
4000 |
100 |
350 |
600 |
3880 |
216 |
176 |
428 |
|
150 |
400 |
650 |
323 |
177 |
428 |
|
4200 |
100 |
350 |
600 |
4080 |
239 |
189 |
434 |
|
150 |
400 |
650 |
359 |
192 |
434 |
|
4400 |
100 |
350 |
600 |
4280 |
259 |
202 |
443 |
|
150 |
400 |
650 |
391 |
204 |
443 |
|
4600 |
100 |
350 |
600 |
4480 |
285 |
224 |
473 |
|
150 |
400 |
650 |
427 |
227 |
