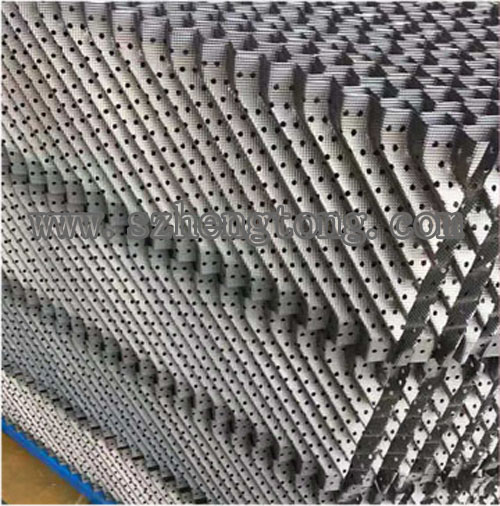

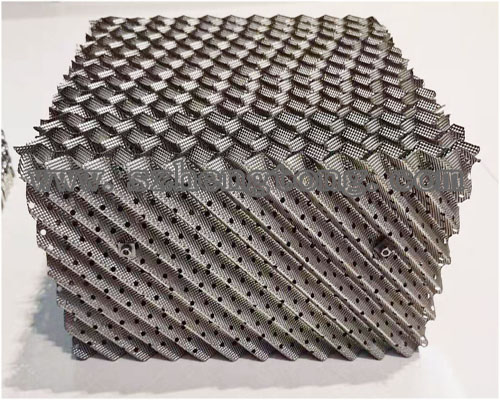

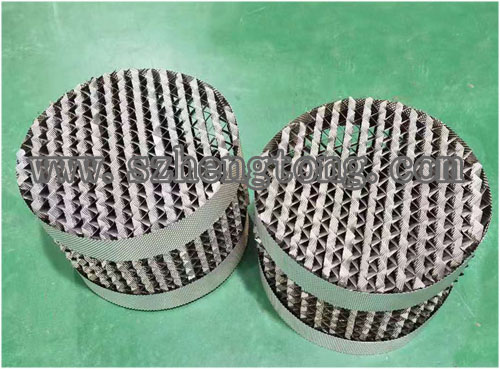

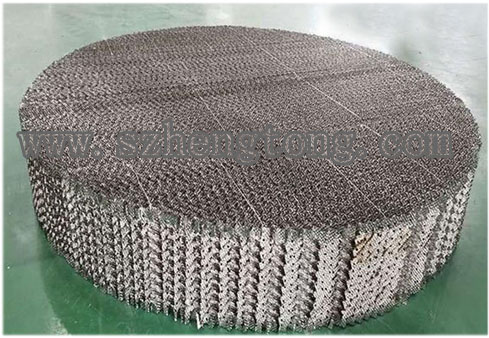

金屬孔板波紋填料是在金屬薄板孔面打孔、軋制小紋、大波紋后組裝而成，具有阻力小，氣液分布均勻，效率高，通量大，放大效應不明顯等特點，應用于負壓常壓和加壓操作。
加工填料的塔徑范圍為φ150mm～12000mm以上。金屬孔板波紋填料是一種在塔內按均勻幾何圖形排布，整齊堆砌的填料。它規定了氣液流路，改善了溝流和壁流現象，壓降可以很小，同時卻提供更多的比表面積，在同等容積中可以達到更高的傳質、傳熱效果.還由于結構的均勻、規則、對稱性，在與散裝填料具有相同的比表面積時，金屬孔板波紋填料的空隙率更大，具有更大的通量，綜合處理能力比板式塔和散裝填料塔大得多，因此以金屬孔板波紋為代表的各種通用型規整填料在工業中得到應用。
用金屬孔板波紋填料改造板式塔效果尤為明顯。通過精心設計、制造、安裝和認真操作等，可以做到工業放大效應不明顯。由于規整填料具有壓降低、通量大、分離效率高等優點，在精細化工、香料工業、煉油、化肥、石油化工等領域的眾多塔器內得到廣泛應用。

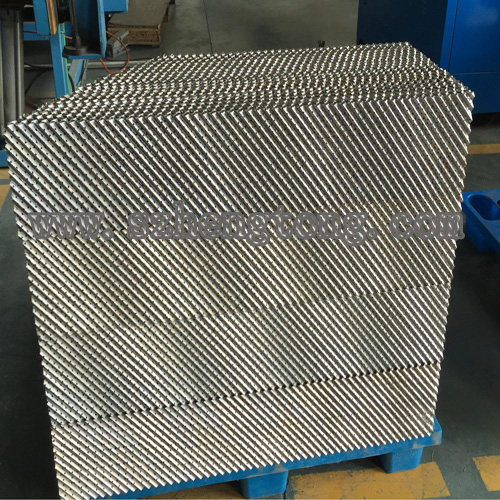

產品主要結構及特點：不銹鋼孔板波紋規整填料的主要特點是直接將不銹鋼金屬板經沖切拉伸成較小尺寸的菱形網孔板，而后經沖壓成波紋片，進而組裝成填料盤。它綜合了金屬絲網波紋填料和金屬板波紋填料的性能優勢，是一種既具有較高效率，又有較低價格的新型填料。由于比表面積大，它效率較高。規則的菱形網易為液膜覆蓋，凹凸不平的表面強化了液膜湍動、混合及表面更新。

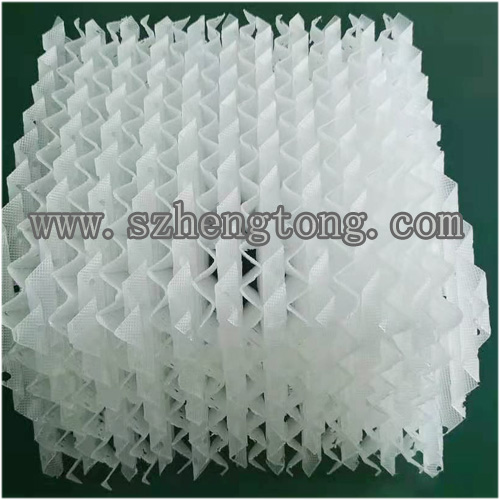

在填料塔中，常用的填料類型有分為兩大類：散堆填料和規整填料。散堆填料有：鮑爾環，矩鞍環，拉西環，階梯環，扁環等。規整填料有：孔板波紋填料，壓延孔環填料，絲網填料等。材料有：用金屬可以做成各種幾何形狀的填料，由于其強度高、彈性模量大，因而可使填料的壁厚做得很薄，金屬填料不會破碎，便于裝卸和清理。常用的不銹鋼304、316L、321、鋁、鎳合金鋼、鈦、鋯等。塑料是高分子有機物質，由于比重小、韌性高、彈性模量低，是一種極具吸引力的材料。按照塑料不同的高分子結構和組成，它具有卓越的耐腐蝕性。但是塑料的熱穩定性一般較差，最高使用溫度在60~300℃范圍內。且大部分塑料具有老化問題，及熱塑性和熱固性。常用的有聚丙烯PP

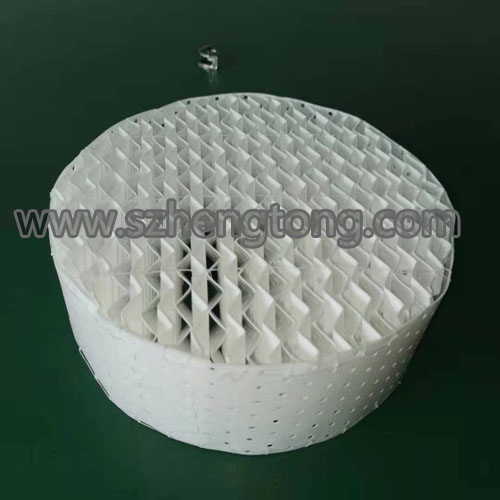

聚乙烯、PE 聚氯乙烯、PVC 聚偏氟乙烯PVDF、 聚四氟乙烯PTFE。 |
