HG/T21586 -1998抽屜式絲網除沫器 |
|
抽屜式HG/T21586-1998除沫器
主要由絲網、絲網格柵組成的矩形條式絲網塊代替原來的圓形網塊，使用時在塔體外部只需要設置1~N個拆卸口，條型絲網塊可直接沿導軌插入（維修時抽出）。
抽屜式絲網除沫器有下列優點：維修時維修人員不必進入塔體內部，避免了在惡劣條件下工作，只需將抽屜式絲網除沫器元件沿著導軌分塊抽出，在平臺上進行清洗、修理或更換除沫器元件即可。達到了方便快捷的效果，維修人員的安全也可得到保障。
抽屜式絲網除沫器特點：
一：不必進入塔內進行清洗、修理或更換。
二：清理方便，使壽命處長，效果穩定。
三：維修時間短，費用低，結構簡單，投資少。
四：用設置盲板的方式，能很快適應低負荷操作，提高了適應能力，擴大了應用范圍。
|
|
|
|
|
|

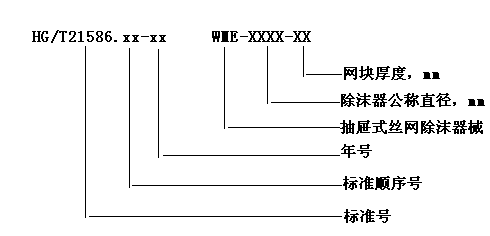

HG/T21586絲網除沫器的標記方法 |
|
 |
|
標記示例：
例：除沫器公稱直徑為800mm、網塊厚度為100mm，全部為不銹鋼材質的抽屜式絲網除沫器，其標記為：HG/T21586.06-98
WME-800-100
除沫器公稱直徑所在塔設備或筒體內徑標注。
|
|
公稱直徑
DN
（mm） |
網塊厚度
H
(mm) |
標準號 |
質量※
(kg) |
公稱直徑
DN
（mm） |
網塊厚度
H
(mm) |
標準號 |
質量※
(kg) |
|
300 |
100 |
HG/T21586.01-98 |
4.1 |
300 |
150 |
HG/T21586.29-98 |
4.6 |
|
400 |
100 |
HG/T21586.02-98 |
5.9 |
400 |
150 |
HG/T21586.30-98 |
6.85 |
|
500 |
100 |
HG/T21586.03-98 |
7.9 |
500 |
150 |
HG/T21586.31-98 |
9.4 |
|
600 |
100 |
HG/T21586.04-98 |
11.2 |
600 |
150 |
HG/T21586.32-98 |
13.3 |
|
700 |
100 |
HG/T21586.05-98 |
14.8 |
700 |
150 |
HG/T21586.33-98 |
17.7 |
|
800 |
100 |
HG/T21586.06-98 |
17.3 |
800 |
150 |
HG/T21586.34-98 |
21 |
|
900 |
100 |
HG/T21586.07-98 |
23.7 |
900 |
150 |
HG/T21586.35-98 |
28.5 |
|
1000 |
100 |
HG/T21586.08-98 |
26.8 |
1000 |
150 |
HG/T21586.36-98 |
32.7 |
|
1200 |
100 |
HG/T21586.09-98 |
39.7 |
1200 |
150 |
HG/T21586.37-98 |
48 |
|
1400 |
100 |
HG/T21586.10-98 |
49.3 |
1400 |
150 |
HG/T21586.38-98 |
60.8 |
|
1600 |
100 |
HG/T21586.11-98 |
81.3 |
1600 |
150 |
HG/T21586.39-98 |
96.3 |
|
1800 |
100 |
HG/T21586.12-98 |
94.8 |
1800 |
150 |
HG/T21586.40-98 |
116.8 |
|
2000 |
100 |
HG/T21586.13-98 |
116.1 |
2000 |
150 |
HG/T21586.41-98 |
145 |
|
2200 |
100 |
HG/T21586.14-98 |
145.5 |
2200 |
150 |
HG/T21586.42-98 |
178 |
|
2400 |
100 |
HG/T21586.15-98 |
163.4 |
2400 |
150 |
HG/T21586.43-98 |
201 |
|
2600 |
100 |
HG/T21586.16-98 |
183.7 |
2600 |
150 |
HG/T21586.44-98 |
228.7 |
|
2800 |
100 |
HG/T21586.17-98 |
221 |
2800 |
150 |
HG/T21586.45-98 |
274 |
|
3000 |
100 |
HG/T21586.18-98 |
244 |
3000 |
150 |
HG/T21586.46-98 |
305 |
|
3200 |
100 |
HG/T21586.19-98 |
306 |
3200 |
150 |
HG/T21586.47-98 |
375 |
|
3400 |
100 |
HG/T21586.20-98 |
343 |
3400 |
150 |
HG/T21586.48-98 |
421 |
|
3600 |
100 |
HG/T21586.21-98 |
362 |
3600 |
150 |
HG/T21586.49-98 |
449.5 |
|
3800 |
100 |
HG/T21586.22-98 |
439 |
3800 |
150 |
HG/T21586.50-98 |
536 |
|
4000 |
100 |
HG/T21586.23-98 |
480 |
4000 |
150 |
HG/T21586.51-98 |
588 |
|
4200 |
100 |
HG/T21586.24-98 |
511 |
4200 |
150 |
HG/T21586.52-98 |
630 |
|
4400 |
100 |
HG/T21586.25-98 |
545 |
4400 |
150 |
HG/T21586.53-98 |
693 |
|
4600 |
100 |
HG/T21586.26-98 |
586 |
4600 |
150 |
HG/T21586.54-98 |
728 |
|
4800 |
100 |
HG/T21586.27-98 |
624 |
4800 |
150 |
HG/T21586.55-98 |
765 |
|
5000 |
100 |
HG/T21586.28-98 |
667 |
5000 |
150 |
HG/T21586.56-98 |
825 |
|
|
|
絲網除沫器
氣液過網型式 |
|
（一）標準型絲網特性 |
|
|
鋼絲尺寸dw(mm) |
網寬允差 |
堆積密度ρ（kg/m3） |
比表面積α
(m2/m3) |
空隙率
ε |
|
扁絲 |
圓絲線徑 |
+10
-0 |
150※ |
475 |
320 |
0.981 |
|
0.1*0.4 |
0.23 |
|
注：每100mm厚的網墊為25層絲網 |
|
|
|
|
（二）高效型絲網特性 |
|
鋼絲尺寸dw(mm) |
網寬允差 |
堆積密度ρ（kg/m3） |
比表面積α
(m2/m3) |
空隙率
ε |
|
扁絲 |
圓絲線徑 |
+10
-0 |
182※ |
626 |
484 |
0.977 |
|
0.1*0.3 |
0.19 |
|
注：每100mm厚的網墊為32層絲網 |
|
|
|
|
（三）高穿透型絲網特性 |
|
鋼絲尺寸dw(mm) |
網寬允差 |
堆積密度ρ（kg/m3） |
比表面積α
(m2/m3) |
空隙率
ε |
|
扁絲 |
圓絲線徑 |
+10
-0 |
98※ |
313 |
217 |
0.9875 |
|
0.1*0.4 |
0.23 |
|
注：每100mm厚的網墊為20層絲網 |
|
公司也可根據用戶提供的絲網除沫器參數進行設計制造！
|
|
