氣液過濾網技術參數 |
|
氣液過濾網又稱氣液過濾網、氣液網、
氣液網、捕沫網、破沫網、針織網、編織網、填料網、屏蔽絲網、消音網、減震網。
氣液過濾網的用途非常廣泛，它可用作氣液分離、氣水分離、油氣分離、泡沫消除、粉塵過濾等場合，也是汽車工業中的密封、減震（避震）、消音、排氣凈化系統和安全氣囊中的重要元件。在電子、電器產品防電磁干擾的屏蔽裝置也被廣泛使用。隨著工業水平的不斷發展，人們對氣液網的適用領域和應用范圍有了越來越多新的認識。 |
|
|
氣液過濾網的標準：
氣液過濾網的標準有：滬Q/SG12-1-79和滬Q/YSZZ-88-91。絲網除沫器用氣液過濾網標準有：SP、DP、HR、HP四種標準規格。 |
氣液過濾網可供選用的絲徑規格范圍為：
0.08mm～0.55mm的扁絲或圓絲。可單股編織、多股編織、金屬絲與非金屬絲（或各種纖維）混合編織等、根據用途需要可在絲網上軋制成多種式樣和規格的波紋形。 |
|
氣液過濾網常用規格： |
|
型式 |
規格 |
|
標 準
型 |
40-100 60-150 105-300 140-400 160-400
210-570 252-800 330-1050 |
|
高 效
型 |
60-100 80-100 80-150 90-150 800-400 |
|
150-300 200-400 300-600 800-400 |
|
高穿透型 |
20-100 30-150 70-400 170-560 170-600
|
|
減 震
型 |
30-30 33-30 20-40 26-40 30-40 38-40
|
|
30-50 48-50 30-60 30-80 40-80 40-120
50-120 |
|
|
|
|
標準型氣液過濾網技術參數 ： |
|
細絲直徑
dw(㎜） |
網寬允許
（㎜） |
堆積密度
ρ（㎏m3） |
比表面積
α（㎡/m3） |
空隙率
ε |
|
扁絲 |
圓絲 |
±20 |
150 |
扁絲 |
圓絲 |
0.981 |
|
0.1×0.4 |
0.23 |
475 |
320 |
|
|
高效型氣液過濾網技術參數： |
|
細絲直徑
dw(㎜） |
網寬允許
（㎜） |
堆積密度
ρ（㎏m3） |
比表面積
α（㎡/m3） |
空隙率
ε |
|
扁絲 |
圓絲 |
±20 |
182 |
扁絲 |
圓絲 |
0.977 |
|
0.1×0.28 |
0.19 |
626 |
484 |
|
|
|
|
高穿透型氣液過濾網技術參數： |
|
細絲直徑
dw(㎜） |
網寬允許
（㎜） |
堆積密度
ρ（㎏m3） |
比表面積
α（㎡/m3） |
空隙率
ε |
|
扁絲 |
圓絲 |
±20 |
98 |
扁絲 |
圓絲 |
0.9875 |
|
0.1×0.4 |
0.23 |
313 |
217 |
|
|
HG/T21618-1998絲網除沫器用氣液過濾網技術參數： |
|
型式代號 |
容積重量kg/m3 |
比表面積㎡/m3 |
空隙率ε |
|
SP |
168 |
529.6 |
0.9788 |
|
HP |
128 |
403.5 |
0.9839 |
|
DP |
186 |
625.5 |
0.9765 |
|
HR |
134 |
291.6 |
0.9832 |
|
|
|
HT標準絲網除沫器
氣液過濾網技術參數表： |
|
型式代號 |
空隙率
ε |
容積重量
Kg/m3 |
比表面積
m2/m3 |
|
型式代號 |
空隙率
ε |
容積重量
Kg/m3 |
比表面積
m2/m3 |
|
HT-80 |
98.9 |
80 |
155 |
HTGW-160 |
96.7 |
160 |
5000 |
|
HT-112 |
98.8 |
112 |
210 |
HTMGW-200 |
96.3 |
200 |
530 |
|
HT-120 |
98.5 |
120 |
210 |
HTMGW-305 |
94.0 |
305 |
1115 |
|
HT-144 |
98.2 |
144 |
275 |
HTMP-200 |
95.8 |
200 |
632 |
|
HT-160 |
98.0 |
160 |
310 |
HTPPH-32 |
97.0 |
32 |
360 |
|
HT-170 |
97.9 |
170 |
330 |
HTPPS-44.5 |
95.0 |
44.5 |
495 |
|
HT-192 |
97.6 |
192 |
378 |
HTPPD-60 |
93.3 |
60 |
898 |
|
HT-300 |
96.2 |
300 |
575 |
HTPP-28 |
96.9 |
28 |
491 |
|
HT-390 |
95.0 |
390 |
750 |
HTPP-72.5 |
93.0 |
72.5 |
820 |
|
HT-128 |
98.4 |
128 |
430 |
HTF-64 |
96.2 |
64 |
560 |
|
HT-216 |
97.3 |
216 |
908 |
HTF-85 |
95.0 |
85 |
740 |
|
HT-432 |
94.6 |
432 |
1810 |
HTF-129 |
94.0 |
129 |
820 |
|
HTD-110 |
98.8 |
114 |
163 |
HTF-210 |
91.3 |
210 |
900 |
|
HTD-220 |
97.2 |
215 |
428 |
HTF-240 |
90.0 |
240 |
1140 |
|
HTGW-135 |
94.8 |
135 |
1000 |
HTF-280 |
88.3 |
280 |
1300 |
|
HTGW-195 |
93.0 |
195 |
1500 |
HTF-300 |
87.5 |
300 |
1520 |
|
注:
一、也可采用其它型式的氣液過濾網如:非金屬絲網、多股金屬絲網、金屬絲與非金屬絲交織網等。
二、如上述參數不能滿足用戶所需的設計要求時,本廠可根據用戶要求另行設計氣液過濾網型式及基本參數. |
|
|
|
氣液過濾網型號與實物參數： |
|
 |
 |
 |
|
|
|
|

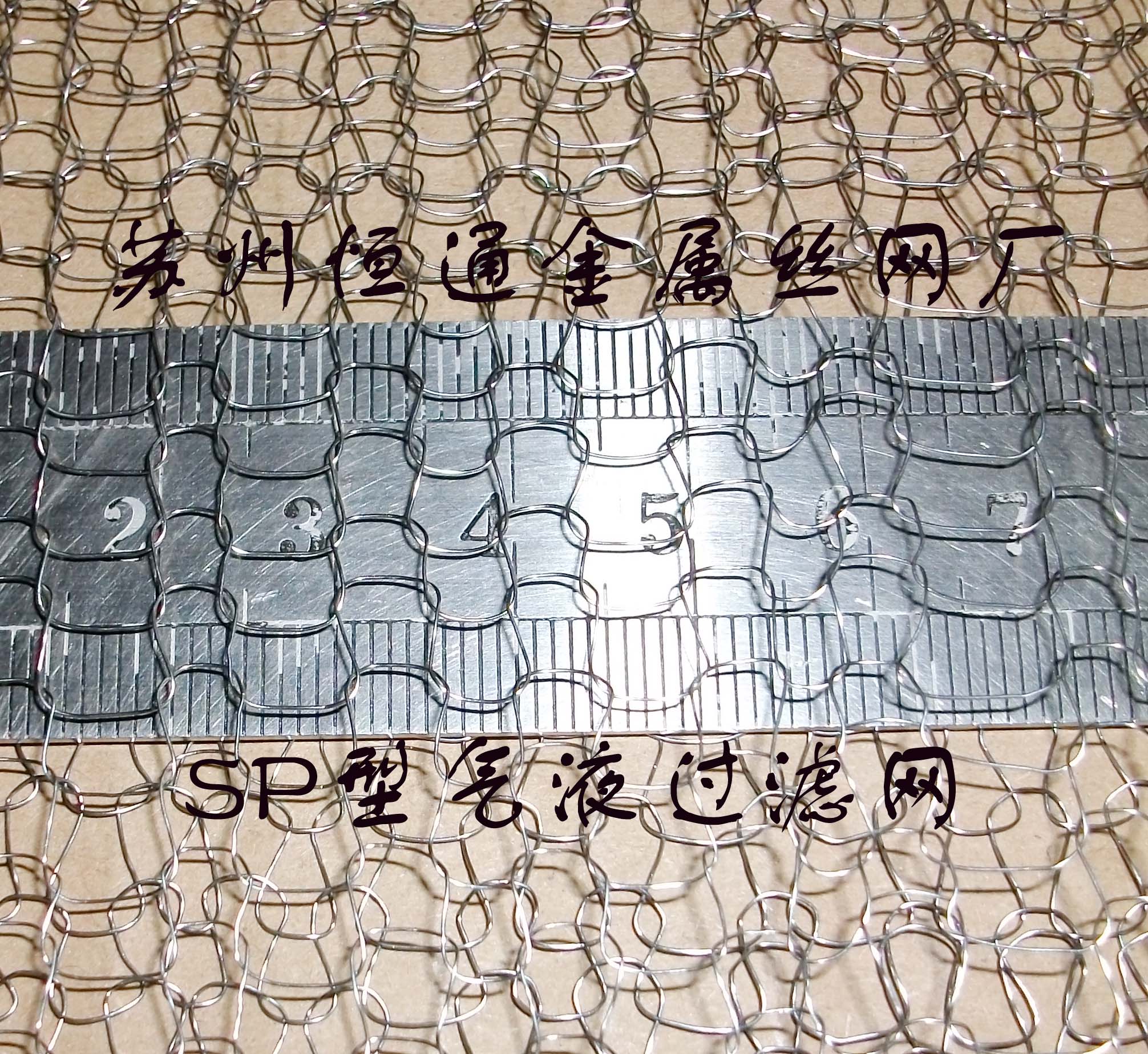

SP氣液過濾網 |

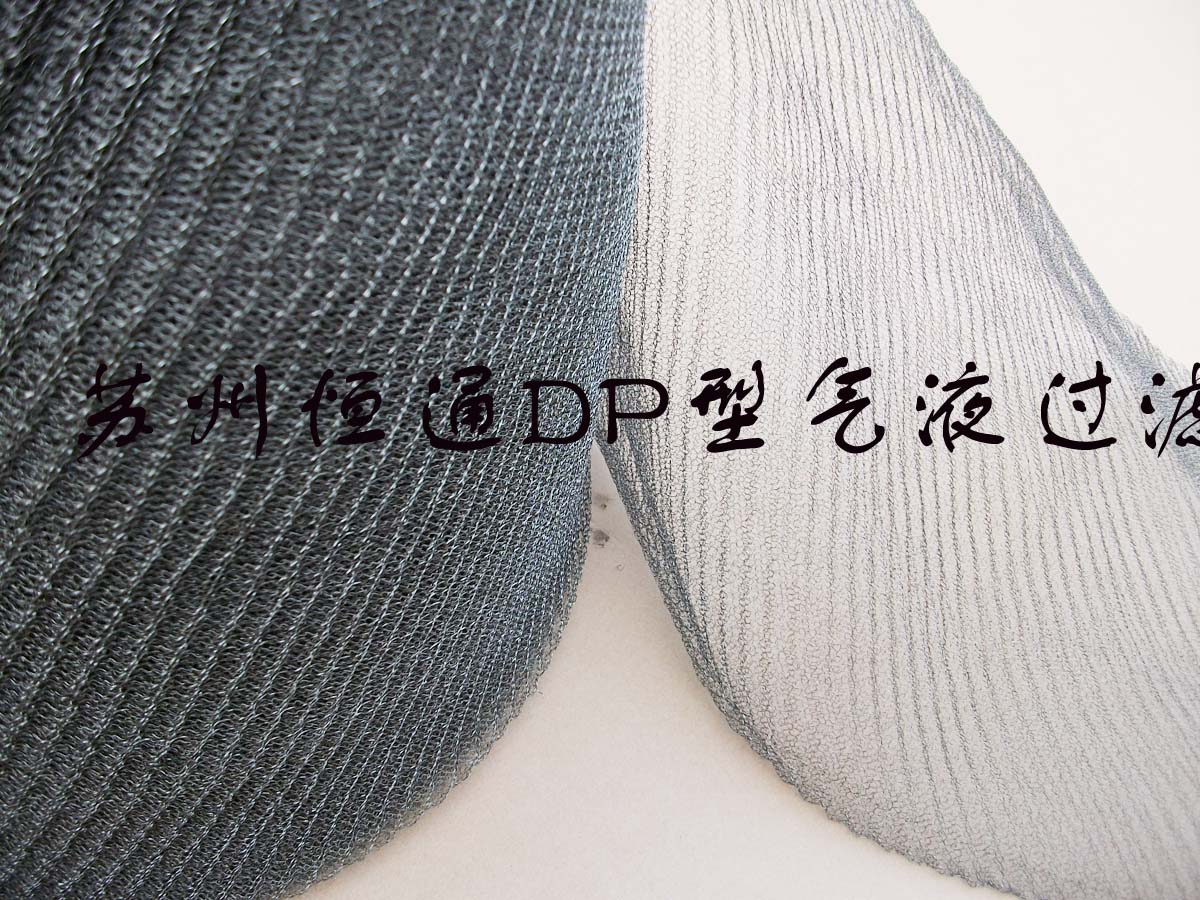

DP氣液過濾網 |

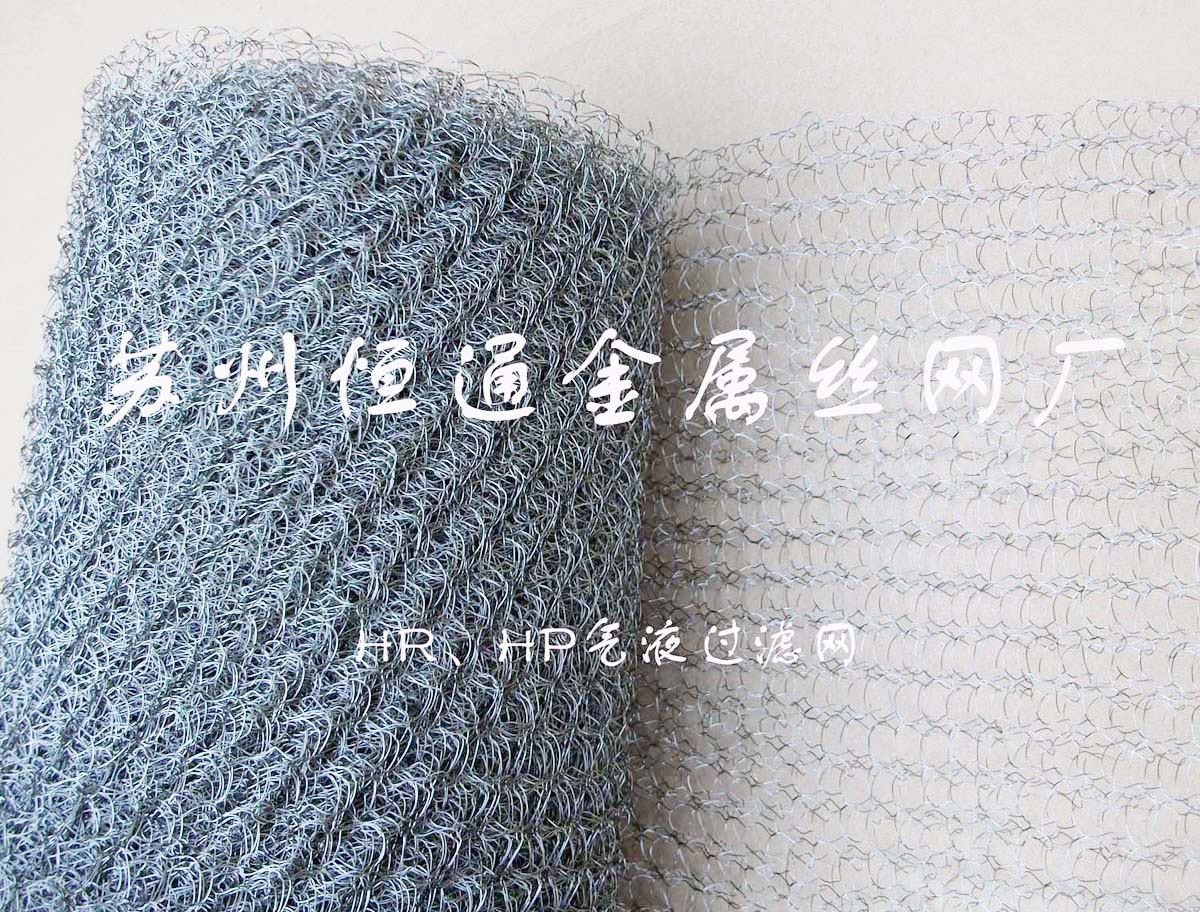

HR\HP氣液過濾網 |
|
標準線規格0.1+0.03*0.4 |
標準線規格0.1+0.02*0.3 |
標準線規格φ0.23
(φ0.275)\0.1+0.03*0.4mm |
|
|
|
|
|
|

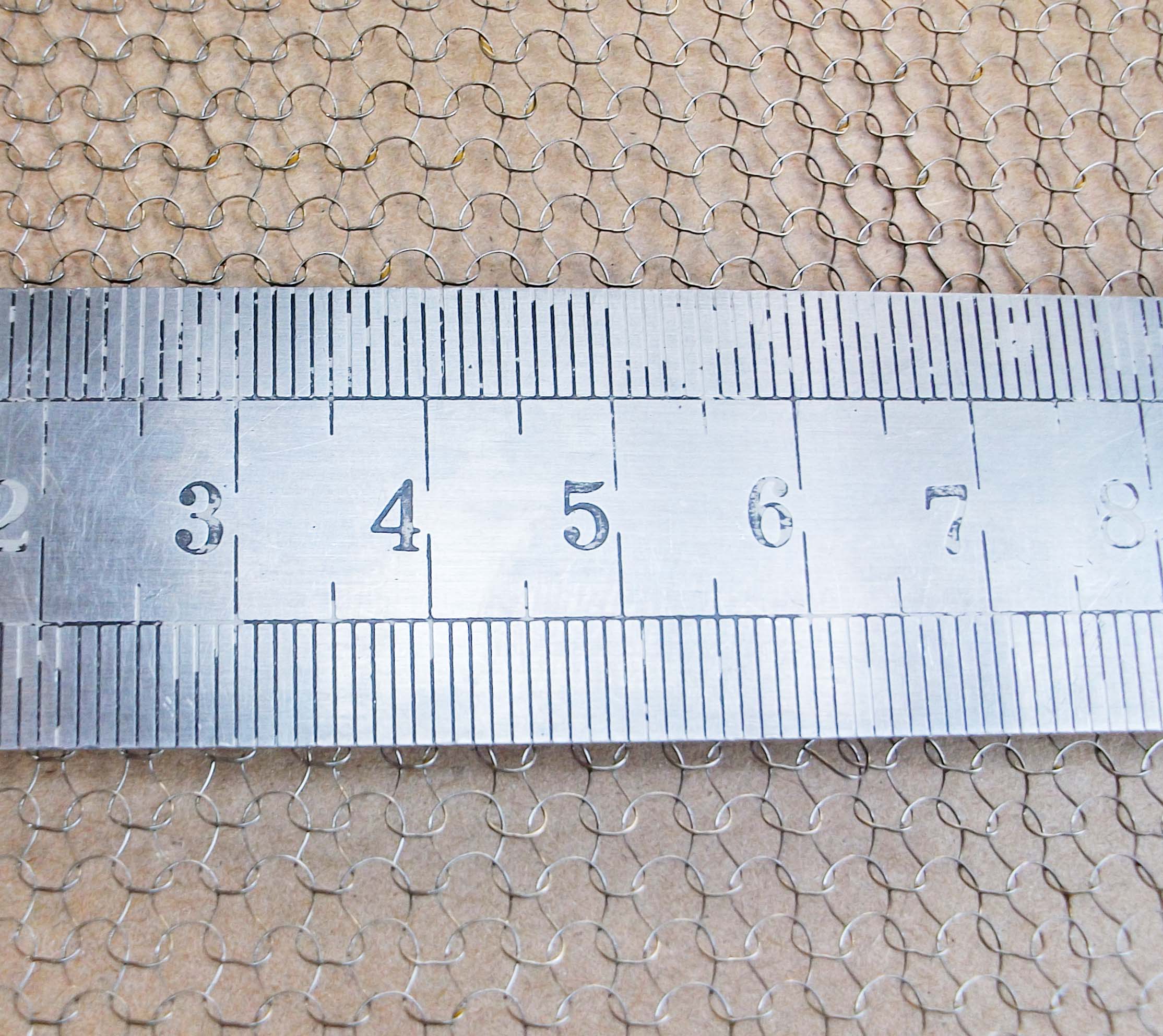

氣液過濾網 標準型（SP） |
氣液過濾網 高效型(DP) |

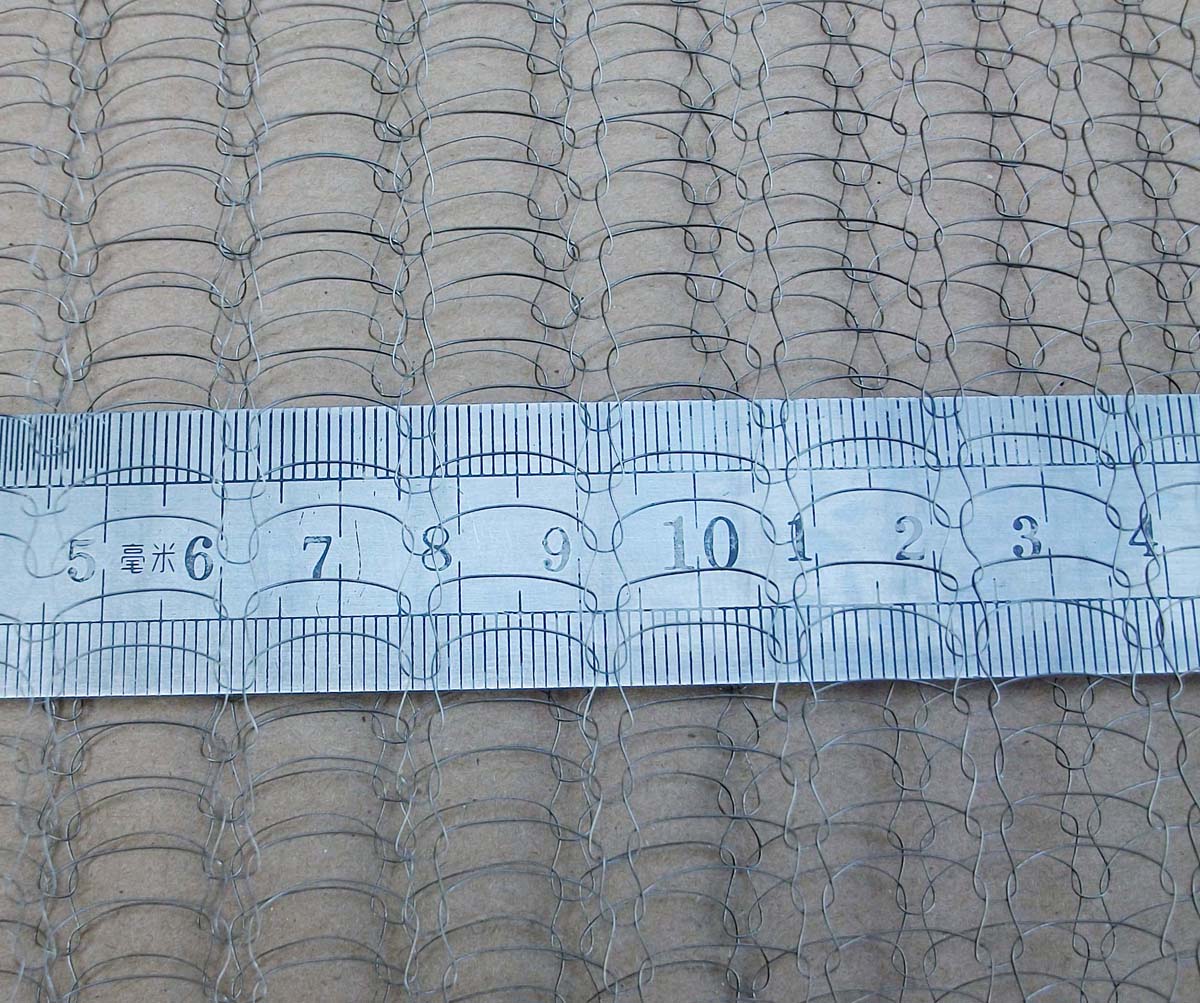

氣液過濾網 高穿型（HR/HP） |
|
 |
 |
|
|

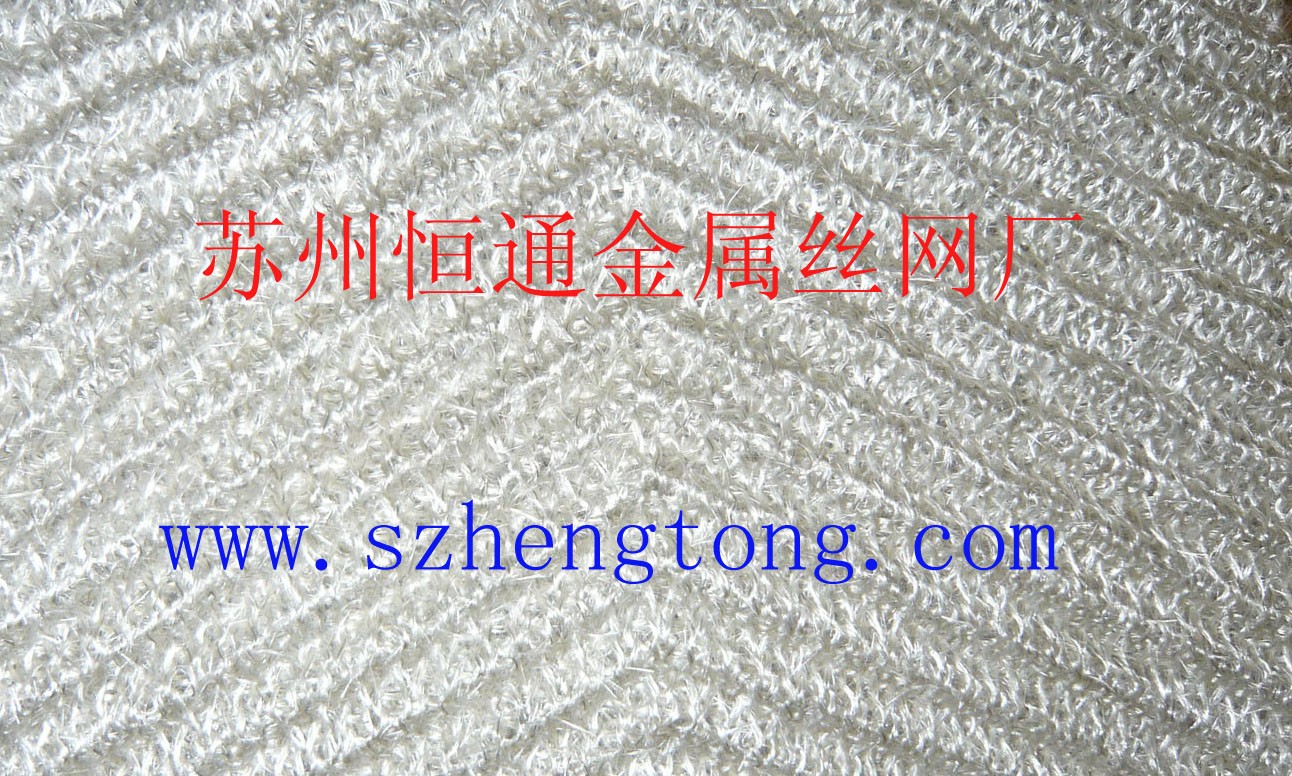

玻璃纖維氣液過濾網 |

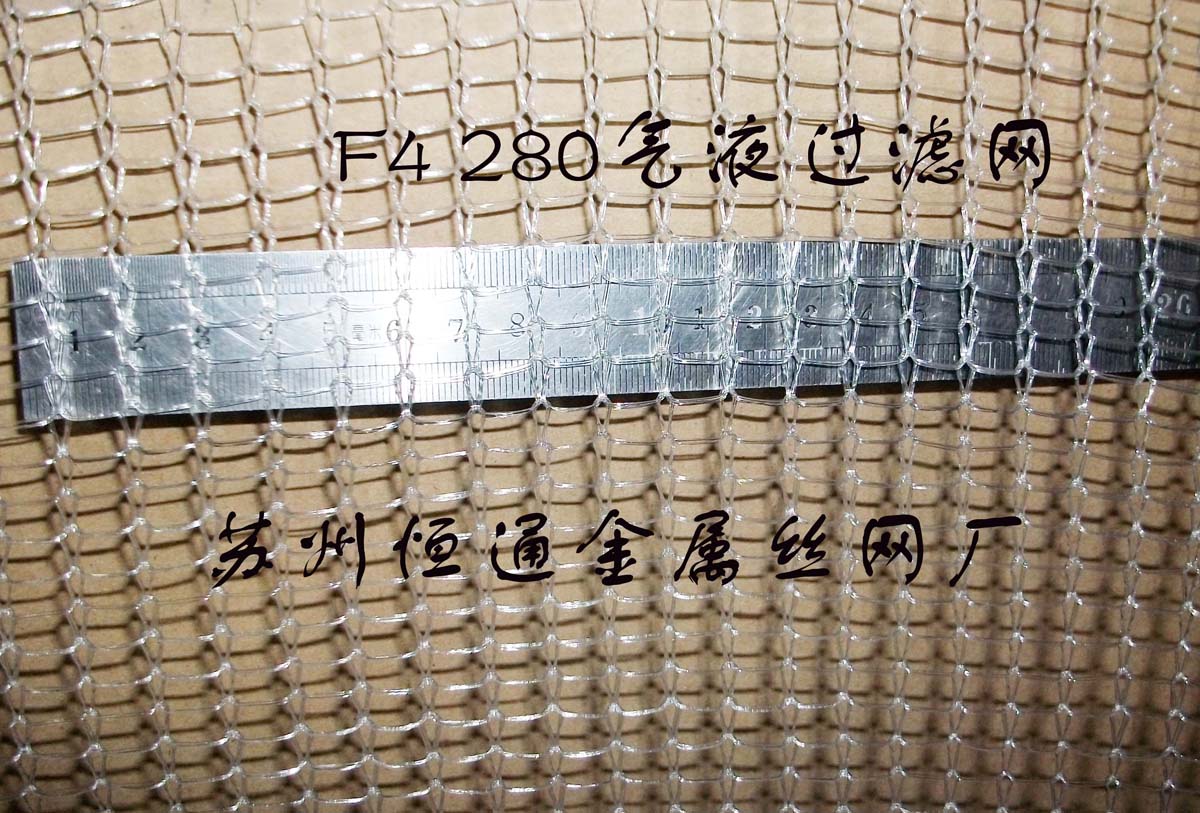

F4 280 氣液過濾網 |
|
|
|
|
附：常用不銹鋼氣液過濾網： |
|
|
|
常用不銹鋼氣液過濾網材料性能
： |
|
0Cr19Ni9 |
作為不銹耐熱鋼使用最廣泛，食品用設備，一般化工設備。 |
|
00Cr19Ni11 |
比0Cr19Ni9碳含量更低的鋼，耐晶間腐蝕性?xún)?yōu)越。 |
|
0Cr23Ni13 |
耐腐蝕性，耐熱性均比0Cr19Ni9好
|
|
0Cr25Ni20 |
抗氧化性比0Cr23Ni13好。實際上多作為耐熱鋼使用
|
|
0Cr17Ni12Mo2 |
在海水和其他各種介質中，耐腐蝕性比0Cr19Ni9好。主要作耐點蝕材料
|
|
0Cr18Ni12Mo2Ti |
用于抗硫酸、磷酸、蟻酸、醋酸的設備，有良好耐晶間腐蝕性
|
|
00Cr17Ni14Mo2 |
為0Cr17Ni12Mo2的超低碳鋼，比0Cr17Ni12Mo2耐晶間腐蝕性好 |
|
0Cr18Ni11Ti |
添加Ti提高耐晶間腐蝕性
。 |
|
1Cr18Ni11Si4A1Ti |
（NS-80）制作抗高溫濃硝酸介質的零件和設備 |
|
00Cr20Ni25Mo4.5Cu |
00Cr20Ni25Mo4.5Cu鋼主要系為解決硫酸的腐蝕而發展的。同時也耐常壓下任何濃度，任何溫度醋酸的腐蝕。它在甲酸，磷酸中，在甲酸與醋酸的混合酸中的耐蝕性能也很好。 |
|
|
不銹鋼的特性：
耐空氣、蒸汽、水等弱腐蝕介質和酸、堿、鹽等化學浸蝕性介質腐蝕的鋼。又稱不銹耐酸鋼。實際應用中，常將耐弱腐蝕介質腐蝕的鋼稱為不銹鋼，而將耐化學介質腐蝕的鋼稱為耐酸鋼。由于兩者在化學成分上的差異，前者不一定耐化學介質腐蝕，而后者則一般均具有不銹性。不銹鋼的耐蝕性取決于鋼中所含的合金元素。鉻是使不銹鋼獲得耐蝕性的基本元素，當鋼中含鉻量達到12％左右時，鉻與腐蝕介質中的氧作用，在鋼表面形成一層很薄的氧化膜（
自鈍化膜），可阻止鋼的基體進一步腐蝕。除鉻外，常用的合金元素還有鎳、鉬、鈦、鈮、銅、氮等，以滿足各種用途對不銹鋼組織和性能的要求。不銹鋼氣液過濾網一般均需用耐酸鋼。 |
|
|
