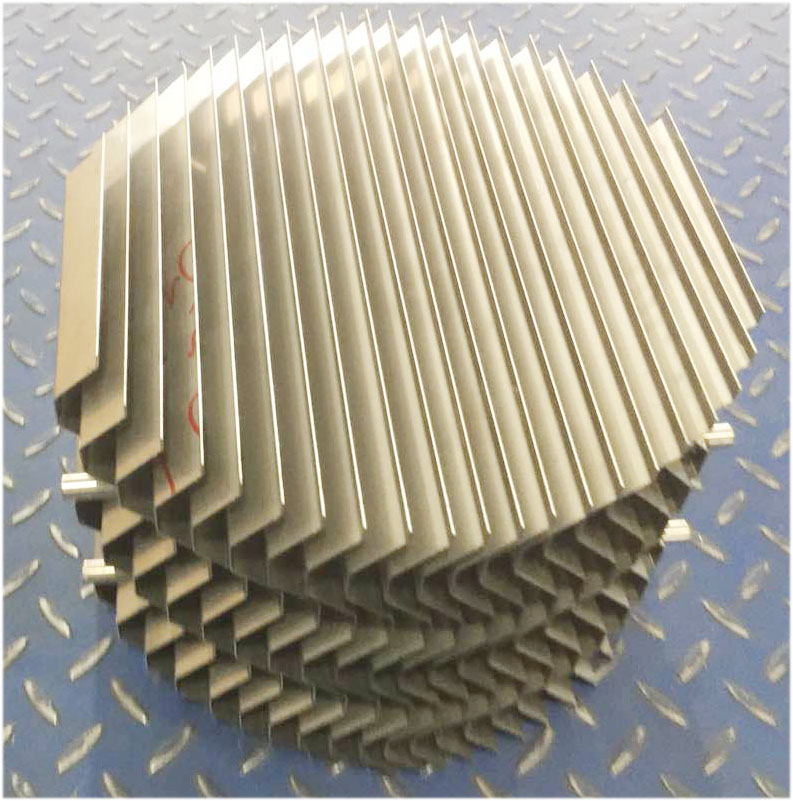

不銹鋼TP板油水分離填料 |
|
不銹鋼TP板油水分離填料又稱塞流捕霧器填料、TP板組填料、金屬折流板波紋填料、蛇板波紋填料、油水聚結填料。產品廣泛用于石化工業中的三相分防器、氣液分離器、兩相分離器設備中，對氣體中的含液有很強的捕獲作用。在污水處理裝置中的油水三相分離器和二相分離器中作為塞流捕霧器聚結填料。
不銹鋼TP板油水分離填料具有阻力小氣液分布均勻，效率高，通量大。按照工藝計算要求，選擇不同的板間距，使得油氣水混合物經過時，分散相在填料表面由小液滴聚結成大的液團，當達到一定大小時，順著填料表面浮升到液體的上表面，從而達到分離的目的。
不銹鋼金屬TP板具有強度高、耐腐蝕性強、應用廣泛等特點。在塔內填料每盤單元高度為200mm或300mm，塔徑超過800mm時，應制成多塊形式。 |
|
|
|
不銹鋼TP板油水分離填料特性數據 |
|
|
板間距
mm |
產品外觀 |
規格
D×H×δmm mm |
比表
面積
α
m2/m3 |
空隙率
ε
m2/m3 |
堆積
重量
γp
kg/m3 |
|
10 |
圓柱體或半圓柱體、弓形體 |
φ600-φ5000×200/300×0.4 |
325 |
93.7 |
500 |
|
16 |
φ600-φ5000×200/300×0.5 |
250 |
95.3 |
420 |
|
20 |
φ600-φ5000×200/300×0.5 |
180 |
96.1 |
350 |
|
25 |
φ600-φ5000×200/300×0.8 |
125 |
97.3 |
230 |
|
50 |
φ600-φ5000×200/300×1.0 |
80 |
98 |
180 |
|
TP板材質有：304、321、316、316L等，厚度0.6~1.2mm。板間距有10mm、16mm、20mm、25mm、50mm等
|
|
指標名稱 |
材質性能 |
雙相鋼2205 |
304 |
316L |
備 注 |
|
抗腐蝕性 |
抗氯化物應力腐蝕性 |
>1000 |
47 |
152 |
40%Cacl2 100℃產生腐蝕破裂時間 |
|
耐孔蝕系數PREN |
35.4 |
18.4 |
25.9 |
PREN系數越大，耐孔蝕越強 |
|
耐晶間腐蝕性 |
優良 |
一般 |
較好 |
|
|
耐均勻腐蝕性g.(m2.h)-1 |
0.021 |
12.100 |
57.000 |
20%H2So4 60℃ 100h |
|
耐疲勞腐蝕性≥ |
優良 |
一般 |
較好 |
|
|
力學性能 |
抗拉強度Rm((Mpa)≥ |
620 |
485 |
485 |
1020-1100℃水淬 |
|
屈服強Rp0.2(Mpa)≥ |
450 |
170 |
170 |
1020-1100℃水淬 |
|
伸長率A50（%）≥ |
25 |
40 |
40 |
1020-1100℃水淬 |
|
硬度(布氏/洛氏)≤ |
290/30.5 |
187/90 |
187/90 |
1020-1100℃水淬 |
|
物理性能 |
導熱系數w/(m. ℃) |
19 |
18 |
15 |
20-100℃ |
|
線膨脹系數（10-5/℃） |
13.7 |
16 |
16 |
20-100℃ |
|
焊接性能 |
|
線熱傾向系數小,焊前不需要預熱,焊后不需熱處理,可與304碳鋼焊接 |
原則上不進行焊接預熱和焊接后處理 |
焊接易產生高溫裂紋 |
|
|
|
 |
 |
|
TP板形式一 |
TP板形式二 |
|
 |
 |
|
TP板形式三 |
TP板形式四 |
|
|
|
|
| |
