填料塔的結構及其工作原理
填料塔的作用是起到吸收作用，是化工、石油化工和煉油生產中最重要的設備之一。填料塔是以塔內的填料作為氣液兩相間接觸構件的傳質設備。填料塔的塔身是一直立式圓筒，底部裝有填料支承板，填料以亂堆或整砌的方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。液體從塔頂經液體分布器噴淋到填料上，并沿填料表面流下。氣體從塔底送入，經氣體分布裝置（小直徑塔一般不設氣體分布裝置）分布后，與液體呈逆流連續通過填料層的空隙，在填料表面上，氣液兩相密切接觸進行傳質。填料塔屬于連續接觸式氣液傳質設備，兩相組成沿塔高連續變化，在正常操作狀態下，氣相為連續相，液相為分散相。
當液體沿填料層向下流動時，有逐漸向塔壁集中的趨勢，使得塔壁附近的液流量逐漸增大，這種現象稱為壁流。壁流效應造成氣液兩相在填料層中分布不均，從而使傳質效率下降。因此，當填料層較高時，需要進行分段，中間設置再分布裝置。液體再分布裝置包括液體收集器和液體再分布器兩部分，上層填料流下的液體經液體收集器收集后，送到液體再分布器，經重新分布后噴淋到下層填料上。
填料塔具有生產能力大，分離效率高，壓降小，持液量小，操作彈性大等優點。填料塔也有一些不足之處，如填料造價高；當液體負荷較小時不能有效地潤濕填料表面，使傳質效率降低；不能直接用于有懸浮物或容易聚合的物料；對側線進料和出料等復雜精餾不太適合等。

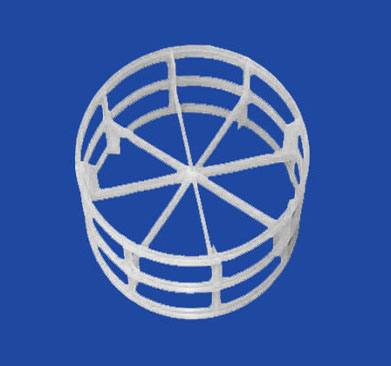

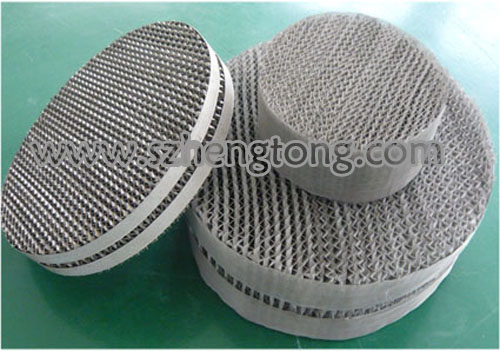

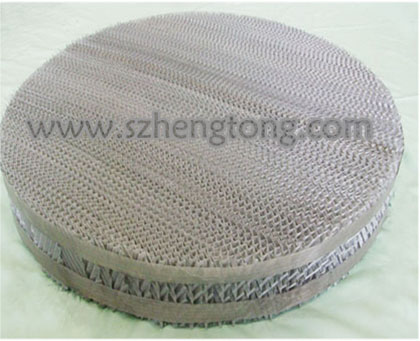

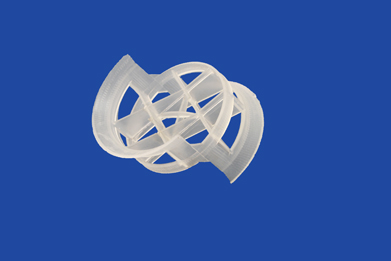

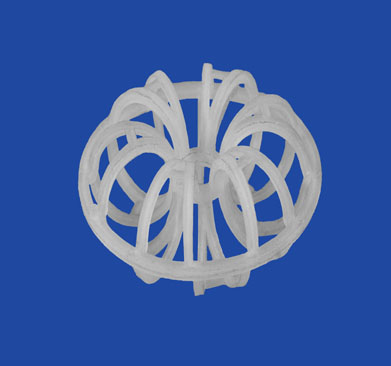

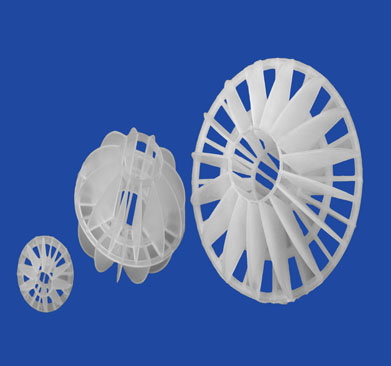

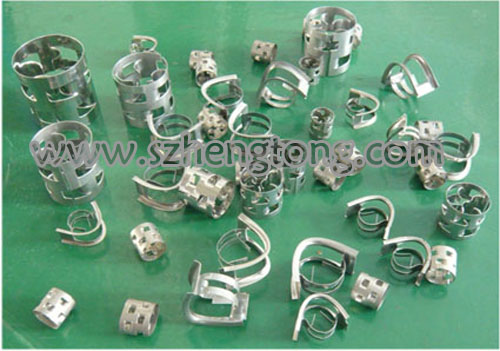

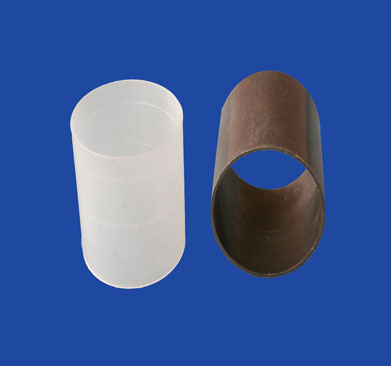

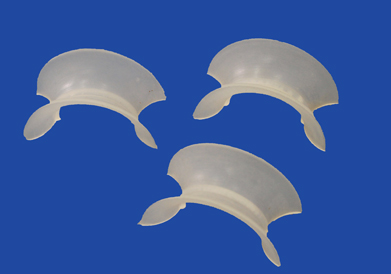

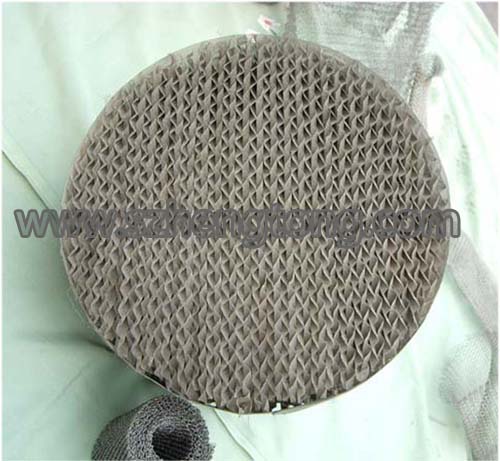

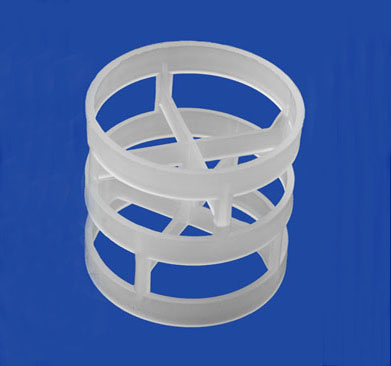

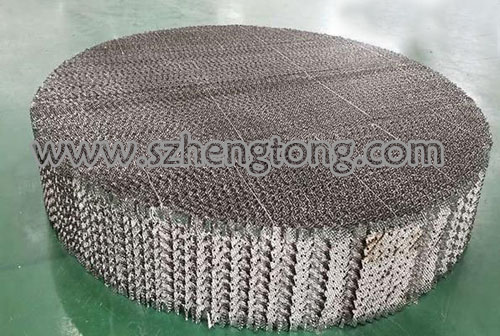

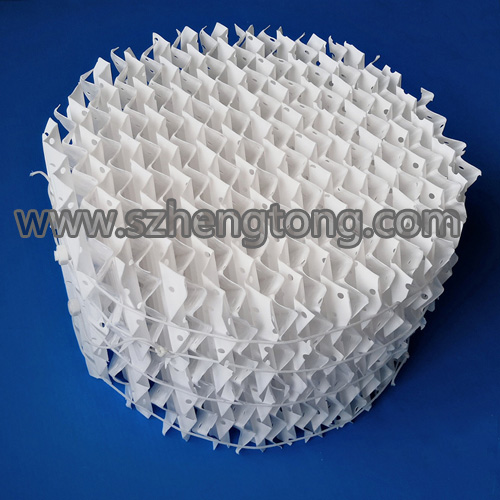

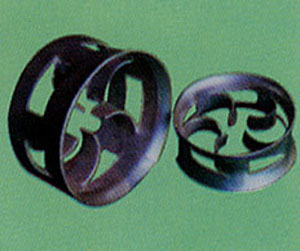

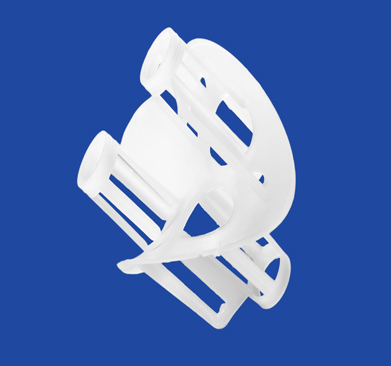

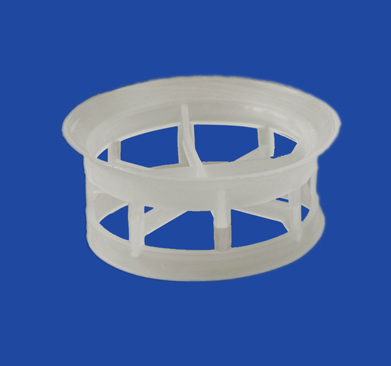

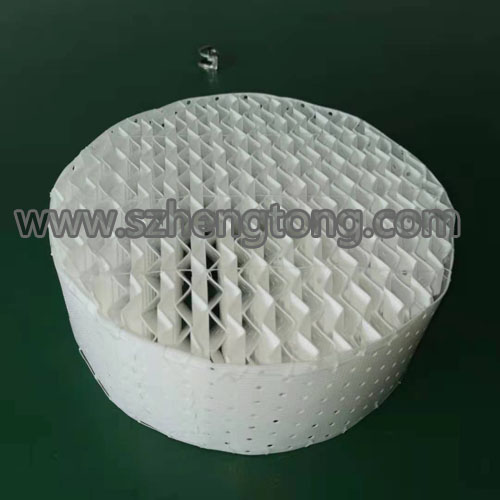

填料是填料塔中的傳質元件，它可以有不同的分類。填料的類型有兩大類：拉西環矩鞍填料；鮑爾環；鮑爾環是在拉西環的壁面上開一層或兩層長方形小窗。波紋填料有絲網形和孔板形兩大類。
對填料的基本要求有：傳質效率高，要求填料能提供大的氣液接觸面。即要求具有大的比表面積，并要求填料表面易于被液體潤濕。只有潤濕的表面才是氣液接觸表面。生產能力大，氣體壓力降小。因此要求填料層的空隙率大。不移引起偏流和溝流。經久耐用具有良好的耐腐蝕性，較高的機械強度和必要的耐熱性。取材容易，價格便宜。 |
