904L
317L
310S
氣液過濾網
904L（00Cr20Ni25Mo4.5Cu）317L(00Cr19Ni13Mo3)
310S
（0cr25ni20） |
常用氣液過濾網材料分類：
不銹鋼材料：304、304L、316L、316、321、 317L、 904L、NS-80、RS-2、雙相鋼2205、2507。耐腐蝕材料/合金：C276、合金825、合金800、蒙耐爾MONEL400、鎳絲Ni200、鈦絲TA1、TA2、TA10。氟塑料/工程塑料：聚四氟乙(PTFE)F4、聚全氟乙丙烯（FEP）F46、聚丙烯PP、聚乙烯PE、聚氯乙烯PVC。其它材料：紫銅絲
、黃銅絲、鍍鋅鐵絲、201、430、玻璃纖維絲、金屬絲多股編織、金屬與纖維絲混織。 |
|
|
|
|
|
 |
 |
|
|
|
|
904L（00Cr20Ni25Mo4.5Cu） |
|
904L
美國原始標準化學成份表(%) |
|
C |
Mn |
P |
S |
Si |
Ni |
Cr |
Mo |
Cu |
Fe |
|
0.02
Max. |
2.00
Max. |
0.045
Max. |
0.035
Max. |
1.00
Max. |
23.0-28.0 |
19.0-23.0 |
4.0-5.0 |
1.0-2.0 |
標準 |
|
| |
|
904L
中國相近牌號化學成份表(%) |
|
C |
Mn |
P |
S |
Si |
Ni |
Cr |
Mo |
Cu |
|
0.03
Max. |
1.80
Max. |
0.025
Max. |
0.035
Max. |
0.80
Max. |
24.0-26.0 |
19.0-21.0 |
4.0-5.0 |
1.0-2.0 |
|
| |
|
904L超級奧氏體不銹鋼屬低碳高鎳、鉬奧氏體不銹耐酸鋼，為引進法國H·S公司的專有材料。具有很好的活化—鈍化轉變能力，耐腐蝕性能極好，在非氧化性酸如硫酸、醋酸、甲酸、磷酸中具有很好的耐蝕性，在中性含氯離子介質中具有很好的抗點蝕性，同時具有良好的抗縫隙腐蝕及抗應力腐蝕性能。適用于70℃以下各種濃度硫酸，在常壓下耐任何濃度、任何溫度的醋酸及甲酸與醋酸的混酸中的耐腐蝕性也很好。
牌號及標準：UNS
N08904（美國機動車工程師學會和美國材料與試驗協會于1967年共同設計的標準）、DIN1.4539（德國標準）、ASTM
A240（美國材料與試驗協會標準；全新標準將其歸為不銹鋼系列，原有標準ASME
SB-625將其歸為鎳基合金系列）、SUS890L。 |
|
317L(00Cr19Ni13Mo3、UNS
S31726) |
|
317L中國相近牌號化學成份表(%) |
|
C |
Mn |
P |
S |
Si |
Ni |
Cr |
Mo |
|
0.03
Max. |
2.0
Max. |
0.045
Max. |
0.030
Max. |
0.80
Max. |
11.0-15.0 |
18.0-20.0 |
3.0-4.0 |
|
|
317L不銹鋼耐蝕性：合金317L和317LMN不銹鋼比常規的鉻-鎳不銹鋼更能抵受大氣及其他溫和的腐蝕。一般而言，對18Cr-8Ni鋼沒有腐蝕性的環境不會對含鉬的合金造成腐蝕.
合金317LMN和317L不銹鋼比常規的鉻-鎳不銹鋼更能抵擋硫酸溶液的腐蝕。其耐蝕性隨合金鉬成分的增加而提高。這些合金能在溫度達120°F(49°C)的環境中抵受濃度高達5%的硫酸。在溫度低于100°F
(38°C)的環境中，這些合金具有卓越的耐蝕性，能抵擋濃度更高的溶液的腐蝕。
317L不銹鋼抗氧化性：鉻-鎳-鉬鋼材都擁有卓越的抗氧化性能，而且在普通大氣中，溫度不高于1600-1650°F（871-899°C）時，水垢生成率低。 |
|
310S
0cr25ni20 S31008 |
|
2520不銹鋼是中國不銹鋼標準的一個縮寫。 舊牌號：0Cr25Ni20（GB/T3280-1992）
、新牌號：06Cr25Ni20（GB/T20878-2007）
、中國統一數字代號：S31008（GB/T20878-2007） 美國標準（ASTM）:310S
美國標準（UNS）：S31008 韓國標準（KS）:STS310S 歐盟標準（BS EN）:1.4845 。
化學成分(％)：C：≤0.08 Si：≤1.00 Mn ：≤2.00 Cr：24.00-26.00 Ni
：19.00-22.00 S：≤0.030 P ≤0.045.
2520不銹鋼是奧氏體鉻鎳不銹鋼具有很好的抗氧化性、耐腐蝕性，因為較高百分比的鉻和鎳，使得擁有好得多蠕變強度，在高溫下能持續作業，具有良好的耐高溫性。因鎳(Ni)、鉻(Cr)含量高，具有良好耐氧化
、耐腐蝕、耐酸堿、耐高溫性能，耐高溫鋼管專用于制造電熱爐管等場合，奧氏體型不銹鋼中增加碳的含量后，由于其固溶強化作用使強度得到提高，奧氏體型不銹鋼的化學成分特性是以鉻、鎳為基礎添加鉬、鎢、鈮和鈦等元素，由于其組織為面心立方結構，因而在高溫下有高的強度和蠕變強度。 |
|

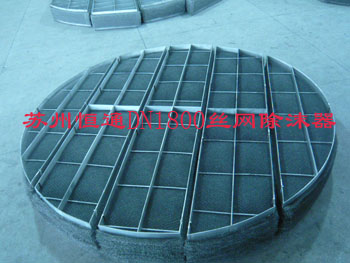

一、HG/T21618-1998絲網除沫器
氣液過濾網基本參數表： |
|
型式代號 |
容積重量
Kg/m3 |
比表面積
m2/m3 |
空隙率ε |
|
SP |
168 |
529.6 |
0.9788 |
|
DP |
186 |
625.5 |
0.9765 |
|
HP |
128 |
403.5 |
0.9839 |
|
HR |
134 |
291.6 |
0.9832 |
|
|
二、蘇州恒通HT標準絲網除沫器
氣液過濾網技術參數表： |
|
型式代號 |
空隙率
ε |
容積重量
Kg/m3 |
比表面積
m2/m3 |
|
型式代號 |
空隙率
ε |
容積重量
Kg/m3 |
比表面積
m2/m3 |
|
HT-80 |
98.9 |
80 |
155 |
HTGW-160 |
96.7 |
160 |
5000 |
|
HT-112 |
98.8 |
112 |
210 |
HTMGW-200 |
96.3 |
200 |
530 |
|
HT-120 |
98.5 |
120 |
210 |
HTMGW-305 |
94.0 |
305 |
1115 |
|
HT-144 |
98.2 |
144 |
275 |
HTMP-200 |
95.8 |
200 |
632 |
|
HT-160 |
98.0 |
160 |
310 |
HTPPH-32 |
97.0 |
32 |
360 |
|
HT-170 |
97.9 |
170 |
330 |
HTPPS-44.5 |
95.0 |
44.5 |
495 |
|
HT-192 |
97.6 |
192 |
378 |
HTPPD-60 |
93.3 |
60 |
898 |
|
HT-300 |
96.2 |
300 |
575 |
HTPP-28 |
96.9 |
28 |
491 |
|
HT-390 |
95.0 |
390 |
750 |
HTPP-72.5 |
93.0 |
72.5 |
820 |
|
HT-128 |
98.4 |
128 |
430 |
HTF-64 |
96.2 |
64 |
560 |
|
HT-216 |
97.3 |
216 |
908 |
HTF-85 |
95.0 |
85 |
740 |
|
HT-432 |
94.6 |
432 |
1810 |
HTF-129 |
94.0 |
129 |
820 |
|
HTD-110 |
98.8 |
114 |
163 |
HTF-210 |
91.3 |
210 |
900 |
|
HTD-220 |
97.2 |
215 |
428 |
HTF-240 |
90.0 |
240 |
1140 |
|
HTGW-135 |
94.8 |
135 |
1000 |
HTF-280 |
88.3 |
280 |
1300 |
|
HTGW-195 |
93.0 |
195 |
1500 |
HTF-300 |
87.5 |
300 |
1520 |
|
注:
一、也可采用其它型式的氣液過濾網如:非金屬絲網、多股金屬絲網、金屬絲與非金屬絲交織網等。
二、如上述參數不能滿足用戶所需的設計要求時,本廠可根據用戶要求另行設計氣液過濾網型式及基本參數. |
|
|
|
三、常用絲網除沫器型式及基本參數 |
|
（1）標準型絲網除沫器氣液過濾網
氣液過濾網絲網特性
表： |
|
鋼絲尺寸dw(mm) |
網寬允差 |
堆積密度ρ（kg/m3） |
比表面積α
(m2/m3) |
空隙率
ε |
|
扁絲 |
圓絲線徑 |
+10
-0 |
150※ |
475 |
320 |
0.981 |
|
0.1*0.4 |
0.23 |
|
注：每100mm厚的網墊為28層絲網 |
|
|
（2）高效型絲網除沫器氣液過濾網
氣液過濾網絲網特性表： |
|
鋼絲尺寸dw(mm) |
網寬允差 |
堆積密度ρ（kg/m3） |
比表面積α
(m2/m3) |
空隙率
ε |
|
扁絲 |
圓絲線徑 |
+10
-0 |
182※ |
626 |
484 |
0.977 |
|
0.1*0.3 |
0.19 |
|
注：每100mm厚的網墊為32層絲網 |
|
|
（3）高穿透型絲網除沫器氣液過濾網
氣液過濾網絲網特性 |
|
鋼絲尺寸dw(mm) |
網寬允差 |
堆積密度ρ（kg/m3） |
比表面積α
(m2/m3) |
空隙率
ε |
|
扁絲 |
圓絲線徑 |
+10
-0 |
98※ |
313 |
217 |
0.9875 |
|
0.1*0.4 |
0.23 |
|
注：每100mm厚的網墊為28層絲網
|
|
可根據用戶提供的絲網除沫器用氣液過濾網
氣液過濾網參數進行設計制造！ |
|
|

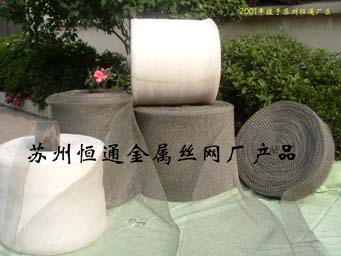

氣液過濾網產品 |
 |
 |
|
高效型氣液過濾網 |
標準型氣液過濾網 |
 |
 |
|
高穿透型氣液過濾網 |
玻璃纖維氣液過濾網 |
|
|
